Miejsce pochodzenia:
CHINY
Orzecznictwo:
CE ROHS

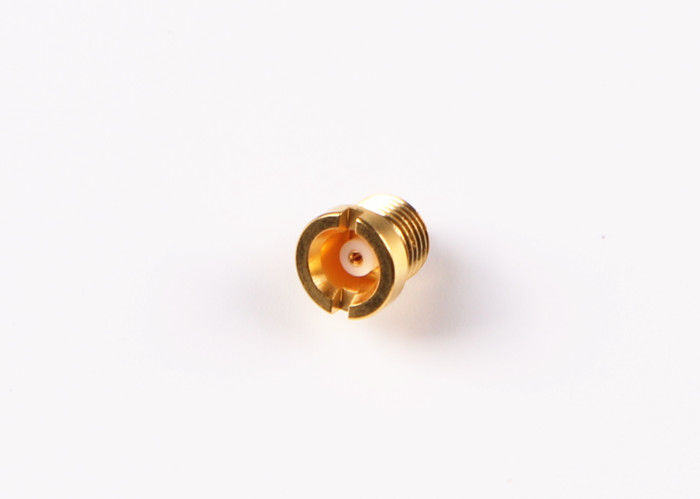

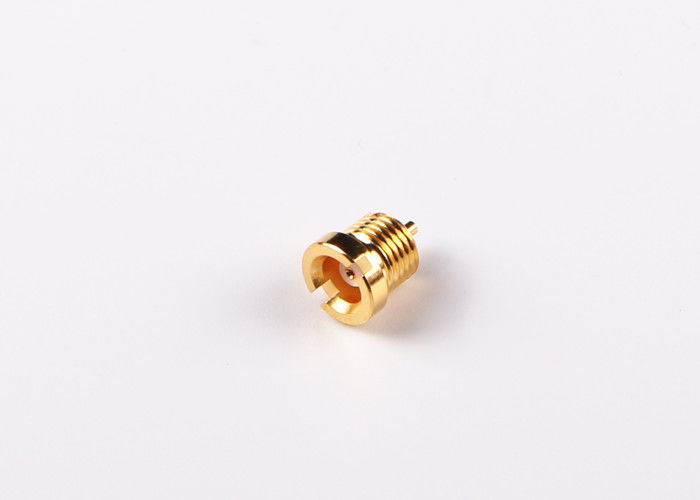

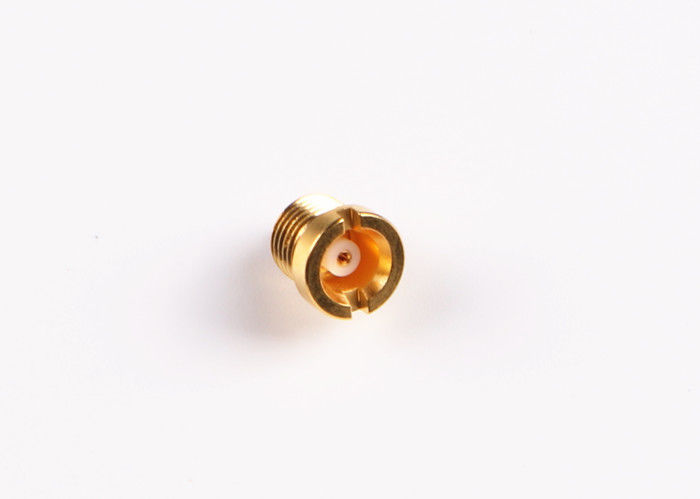

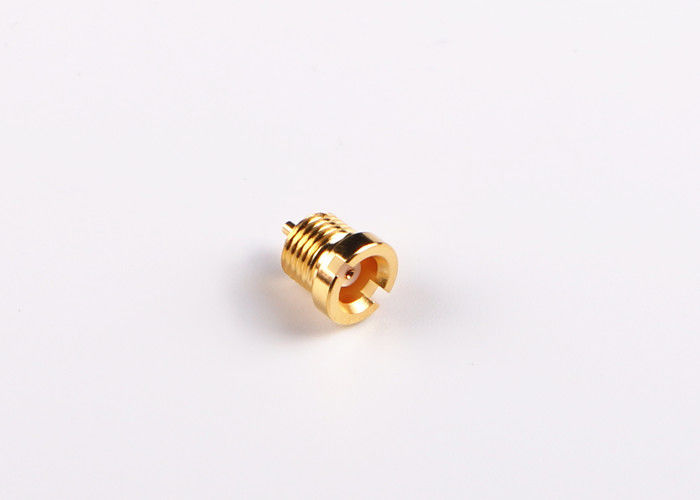

Hight Quality MCX Male Crimp Straight do złącza RG316 RG179 RG174 rf
Złącze RF typu MCX jest rodzajem miniaturowych złączy zatrzaskowych. Impedancja charakterystyczna ma dwa typy: 50 i 70. Charakterystyka złączy jest niewielka, lekka, zwarta, łatwa w użyciu. Są szeroko stosowane w globalnym systemie pozycji, cyfrowej sieci komputerowej, wszelkiego rodzaju instrumentach radiowych, niewielkim sprzęcie elektronicznym i systemie WLAN.
Koncentryczne złącze MCX RF ma zastosowanie do urządzeń, które mają wymaganą wagę i objętość, częstotliwość pracy może osiągnąć 66 GHz, użyć konstrukcji wtykowej, rozmiar interfejsu jest podobny do SMB, ale objętość jest około 30% mniejsza, kontakt jest bardziej niezawodny, łączenie jest szybsze, co może intensywnie i zminiaturyzować wymagania komunikacji cyfrowej.
Zastosowania złączy MCX to takie, w których rozmiar, waga, wydajność i łatwość montażu są głównymi czynnikami decydującymi o ostatecznej decyzji projektowej. Zazwyczaj są to GPS, komunikacja bezprzewodowa (WLAN i mobilna) oraz motoryzacyjny.
Specyfikacja:
| Parametry elektryczne | ||
| Impedancja | 50 Ohm | |
| Zakres częstotliwości | DC ~ 6 GHz | |
| Napięcie znamionowe | 250 VRMS (maksymalny poziom morza) | |
| Dielektryki Odporność na napięcie | 750 VRMS (maksymalny poziom morza) | |
| Rezystancja izolacji | > = 2000 Omów | |
| Rezystancja kontaktowa | Zewnętrzny przewodnik | <= 2,5mOhm |
| Środkowy przewodnik | <= 5,0 mOhm | |
| VSMR | <= 1,3 | |
| Charakterystyka materiałowa i mechaniczna | |||
| Dyrygent centralny | Wtyk / wtyczka | Mosiądz | Pozłacany |
| Kobieta / Gniazdo | Brąz Sn-P | Pozłacany | |
| Kontakt w sprawie odporności | Brąz berylowy | Niklowane | |
| Obudowa / obudowa | Mosiądz, stal nierdzewna | Niklowane | |
| Izolatory | PTFE | ||
| Uszczelka | Silikonowa guma | ||
| Trwałość | 500 cykli | ||
| Zgodny z RoHS | tak |
| Zakończenie kontaktu z centrum | Fałda |
| Zakończenie kontaktu zewnętrznego | Fałda |
| Cykle godowe | 500 rowerów |
| Utrzymanie kontaktu | 10 N min |
| Retencja kabla | 100N min |
| Siła krycia | Maks. 13,6N |
| Siła odsprzęgająca | Maks. 13,6N |
Specyfikacja środowiskowa:
| temperatura robocza | Od -30 do +70 stopni C |
| Klasa IP (skojarzone) | IP64 |
Cechy:
1, wydajność łącza szerokopasmowego przy niskim odbiciu DC tp 6 GHz
2, Szybkie łączenie / rozłączanie krycia zatrzaskowego skraca czas instalacji
3, pomieści szeroką gamę miniaturowych elastycznych półsztywnych kabli koncentrycznych RG
4, złącza MCX są dostępne w wersjach prostych lub pod kątem prostym, a także przegrody, panel z 2 otworami, panel z 4 otworami lub opcje bez montażu.
Podanie:
UWAGA:
Mamy ponad 10 000 rodzajów produktów połączeniowych ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.)), Jeśli używane złącze jest nie znaleziono, skontaktuj się z nami, podając swoje dane.
