Miejsce pochodzenia:
CHINY
Orzecznictwo:
CE ROHS

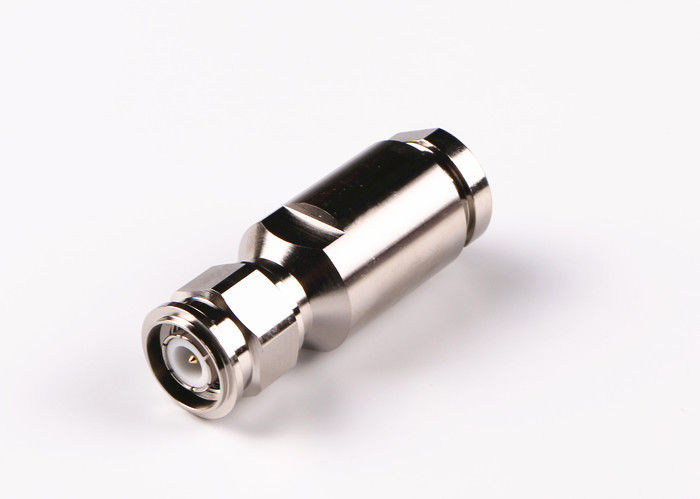

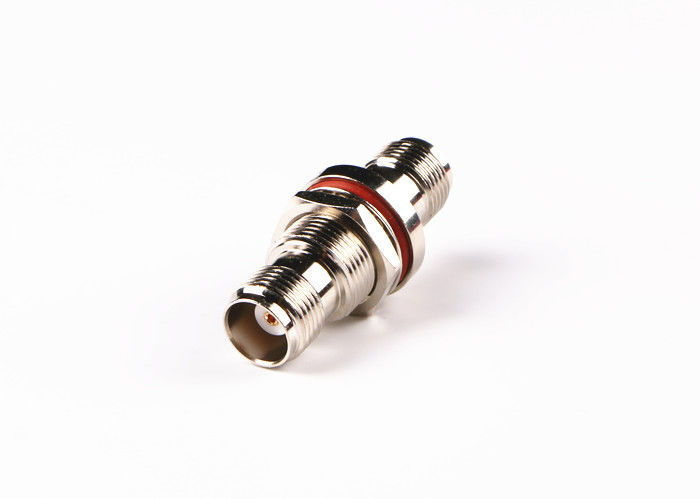

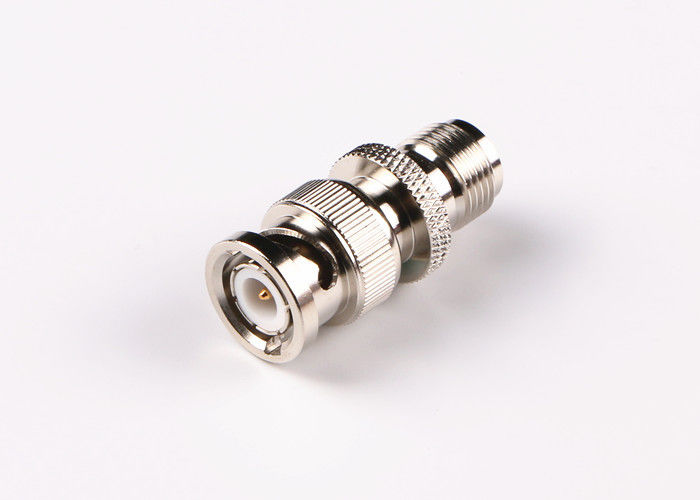

Złącze męskie / żeńskie TNC proste / pod kątem prostym do złącza koncentrycznego RF gniazda żeńskiego SMA
Produkt z serii TNC jest zaprojektowany jako gwintowana wersja złącza BNC, złącza TNC RF mają gwintowane śruby do łączenia. Złącza TNC to miniaturowe, gwintowane wodoodporne urządzenia o stałej impedancji 50 omów, działające od DC-11ghZ, istnieją dwa rodzaje złącz TNC : standardowa i odwrotna polaryzacja. te tanie złącza zwykle wykorzystują elementy odlewane ciśnieniowo i odlewane. Chociaż wydajność nie będzie równa produktom klasy przemysłowej lub wojskowej, złącza te są idealne do stosowania w różnych zastosowaniach komercyjnych
Specyfikacja
Parametry elektryczne | ||||
Impedancja | 50Ω | |||
Zakres częstotliwości | DC ~ 4GHz | |||
Napięcie znamionowe | 2500VRMS (maksymalny poziom morza) | |||
Dielektryki Odporność na napięcie | 750 VRMS (maksymalny poziom morza) | |||
Rezystancja izolacji | ≥2000MΩ | |||
Rezystancja kontaktowa | Zewnętrzny przewodnik | ≤6mΩ | ||
Środkowy przewodnik | ≤1,5mΩ | |||
VSMR | ≤1,3 | |||
Specyfikacja mechaniczna
| Standard projektowania | IEC 60169-17 |
| Zgodny z RoHS | tak |
| Zakończenie kontaktu z centrum | Fałda |
| Zakończenie kontaktu zewnętrznego | Fałda |
| Cykle godowe | 500 rowerów |
| Utrzymanie kontaktu | 10 N min |
| Retencja kabla | 100N min |
| Siła krycia | Maks. 13,6N |
| Siła odsprzęgająca | Maks. 13,6N |
Szczegółowy rysunek
Podanie:
* Stacja bazowa
* Sieć
* Radar
* Anteny
* Telekomunikacja
* Komputery
* Szybkie modemy kablowe
* Telekomunikacja
* Telefony komórkowe
* Oprzyrządowanie
Katalog produktów:
| Adapter RF |
| Złącze RF SMA / SSMA |
| Złącze RF SMP / SSMP |
| Złącze RF TNC |
| Złącze RF typu N. |
| Złącze RF MCX / MMCX |
| Złącze RF BNC Złącza milimetrowe (2,4 mm, 2,92 mm) |
| Zespoły kabli RF |
| Adapter falowodu do koncentrycznego |
| Hermetyczne uszczelnienia od szkła do metalu |
| Złącze serii J30J |
| Mikrofalowe złącza obrotowe |
UWAGA:
Mamy ponad 10 000 rodzajów złączy TNC. Jeśli złącza, którego używasz, nie znaleziono, skontaktuj się z nami ze swoimi szczegółami .
