Miejsce pochodzenia:
CHINY
Orzecznictwo:
CE ROHS

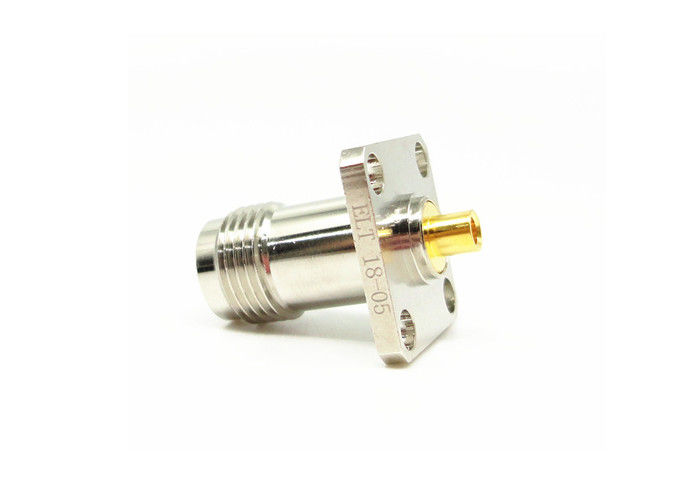

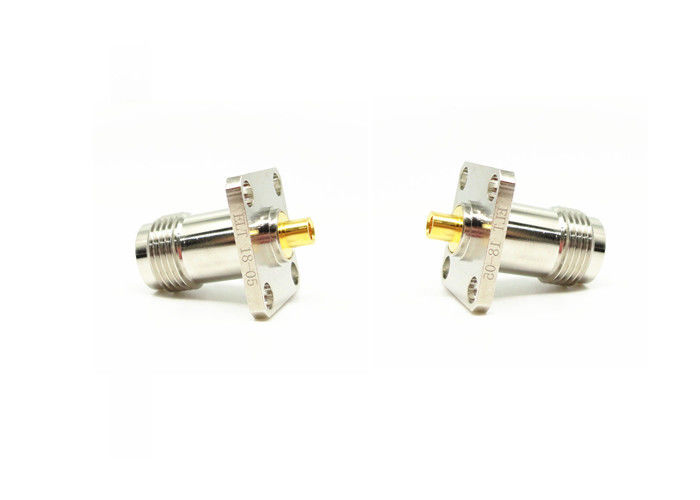

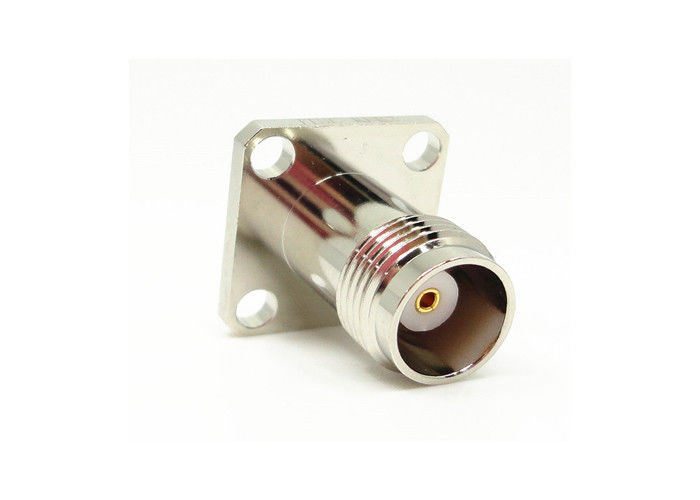

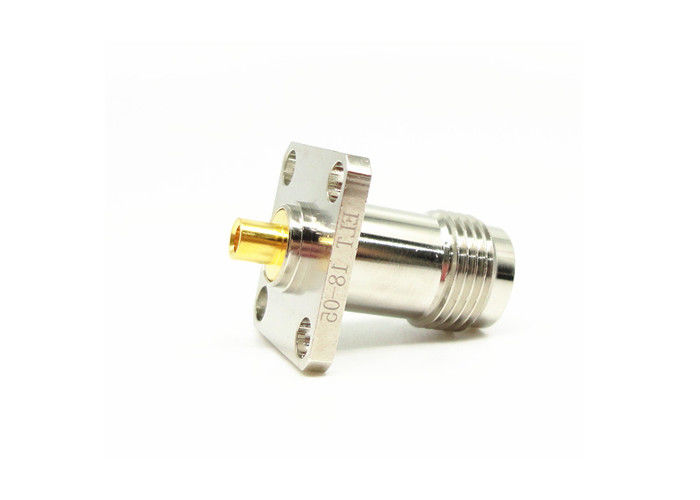

Złącze TNC RF z czterema otworami, kołnierzowe, żeńskie 50Ohm 11GHz dla mikrofal
Produkt z serii TNC został zaprojektowany jako gwintowana wersja złącza BNC, złącza TNC RF mają gwintowane śruby do łączenia. Złącza TNC to miniaturowe, gwintowane wodoodporne urządzenia o stałej impedancji 50 omów, działające od DC-11ghZ, istnieją dwa rodzaje złącz TNC : standardowa i odwrotna polaryzacja. w tym niedrogim złączu zwykle stosuje się elementy odlewane ciśnieniowo i odlewane. Chociaż wydajność nie będzie równa produktom klasy przemysłowej lub wojskowej, złącza te są idealne do stosowania w różnych zastosowaniach komercyjnych. Szeroko stosowane do połączeń antenowych, TNC mają wiele zastosowań w awionice, obronie, komunikacji i ogólnych rynkach przemysłowych. Dostępna jest również odwrotna polaryzacja i 75 omów TNC.
Specyfikacja
Parametry elektryczne | ||||
Impedancja | 50Ω | |||
Zakres częstotliwości | DC ~ 4GHz | |||
Napięcie znamionowe | 2500VRMS (maksymalny poziom morza) | |||
Dielektryki Odporność na napięcie | 750 VRMS (maksymalny poziom morza) | |||
Rezystancja izolacji | ≥2000MΩ | |||
Rezystancja kontaktowa | Zewnętrzny przewodnik | ≤6mΩ | ||
Środkowy przewodnik | ≤1,5mΩ | |||
VSMR | ≤1,3 | |||
| Standard projektowania | IEC 60169-17 |
| Zgodny z RoHS | tak |
| Zakończenie kontaktu z centrum | Fałda |
| Zakończenie kontaktu zewnętrznego | Fałda |
| Cykle godowe | 500 rowerów |
| Utrzymanie kontaktu | 10 N min |
| Retencja kabla | 100N min |
| Siła krycia | Maks. 13,6N |
| Siła odsprzęgająca | Maks. 13,6N |
Podanie:
* Telefony komórkowe
* Oprzyrządowanie
* Stacja bazowa
* Sieć
* Radar
* Telekomunikacja

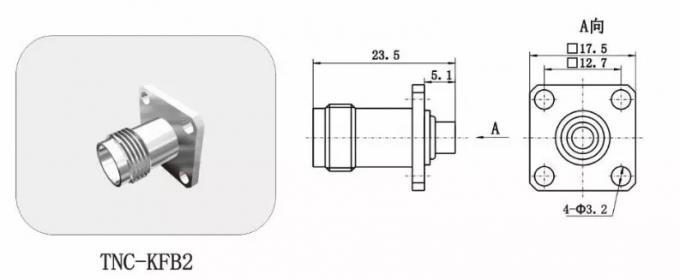

Szczegółowy rysunek
Cechy:
1, RF Złącze elektroniczne RF serii TNC jest zaprojektowane jako gwintowana wersja złącza BNC.
2, złącza RF TNC mają gwintowane śruby do krycia. Złącza RF TNC to miniaturowe, gwintowane wodoodporne urządzenia o stałej impedancji 50 omów, działające od DC-11 GHz
3, Istnieją dwa rodzaje złączy TNC: standardowa i odwrotna polaryzacja
4, te tanie fabryki z chińskim dostawcą złącze RF zazwyczaj wykorzystuje elementy odlewane i formowane.
5, chociaż wydajność nie będzie równa produktom przemysłowym lub wojskowym, te złącza zaciskane RF są idealne do stosowania w różnych zastosowaniach komercyjnych
6, produkty z serii TNC są rodzajem zwijania, często ma szerokość roboczą, łączą się niezawodnie.
UWAGA:
Mamy ponad 10 000 rodzajów złączy TNC. Jeśli złącza, którego używasz, nie znaleziono, skontaktuj się z nami ze swoimi szczegółami .
