Miejsce pochodzenia:
CHINY
Orzecznictwo:
CE ROHS

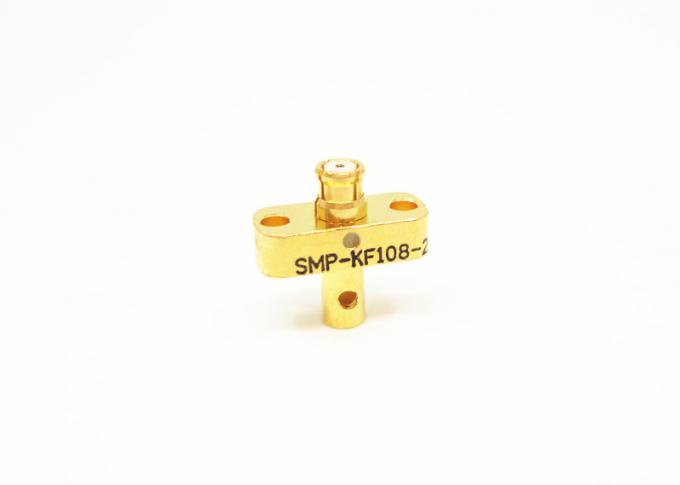

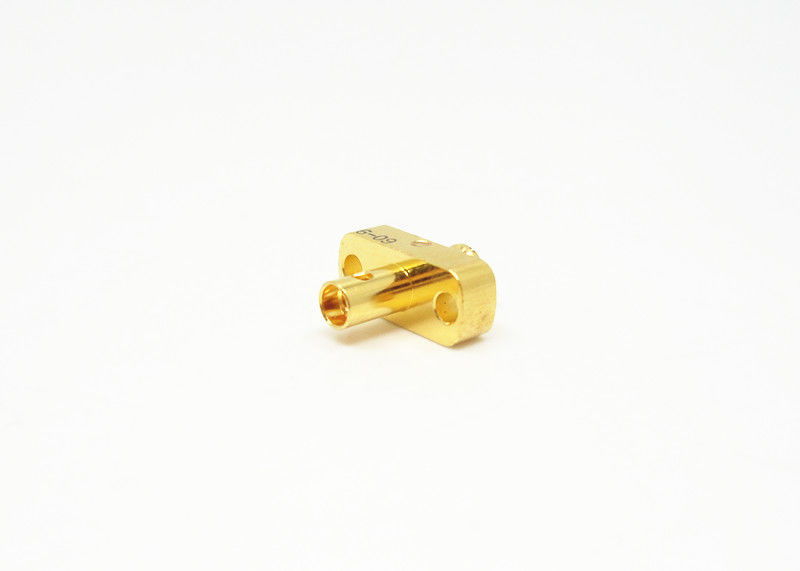

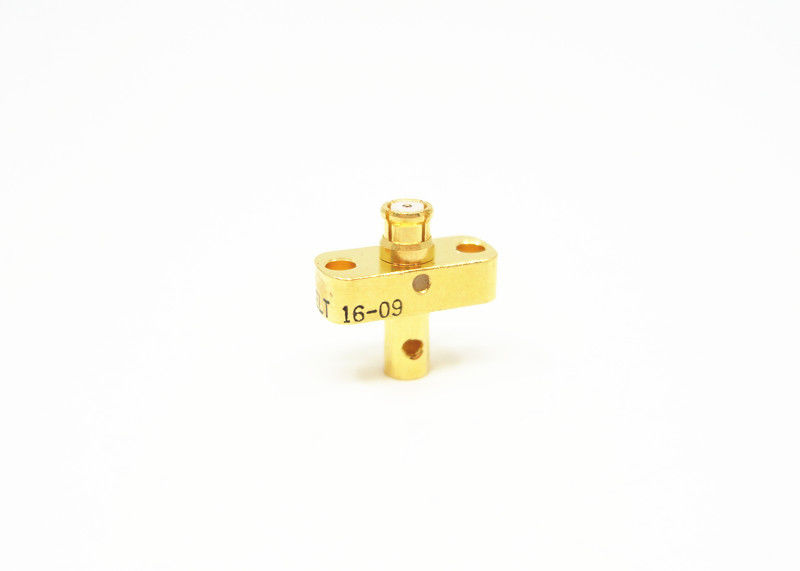

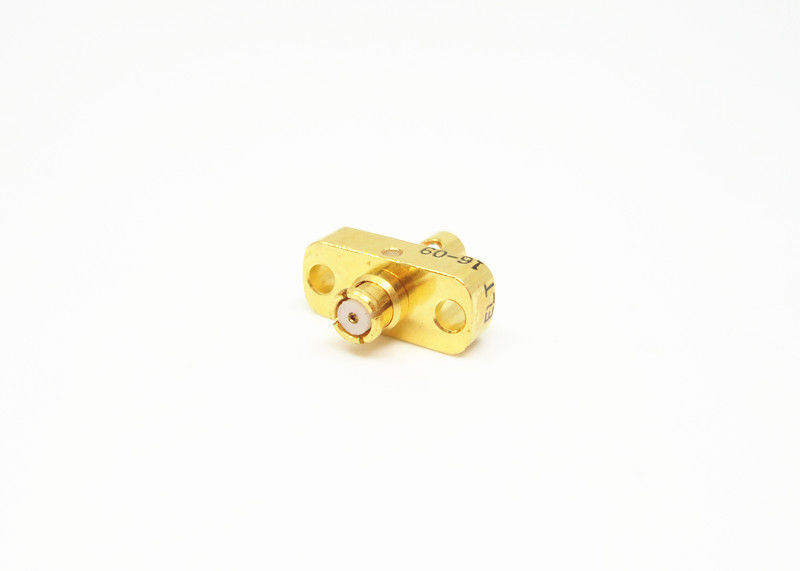

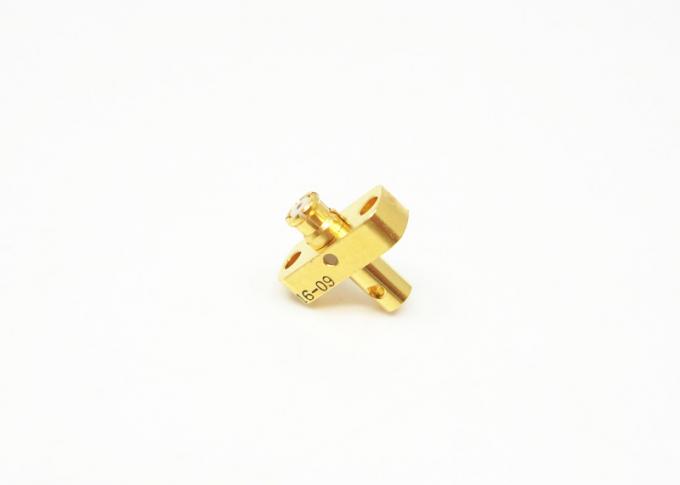

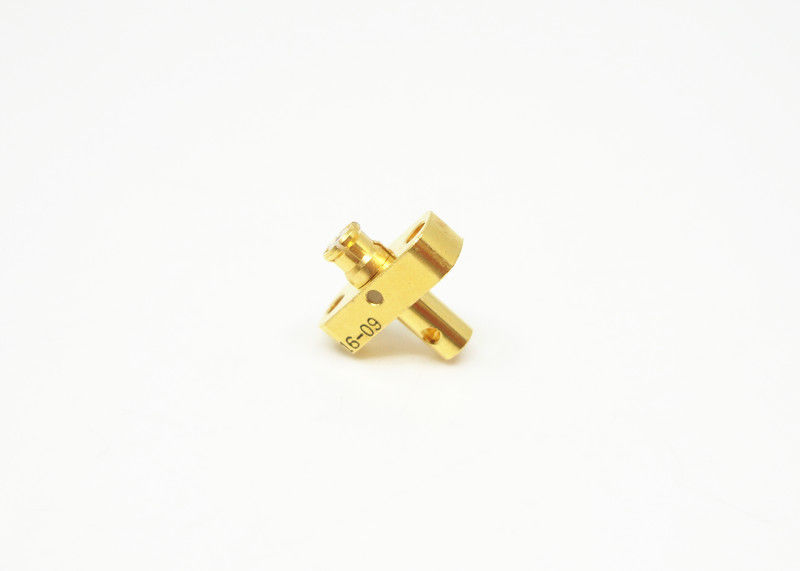

Złącze żeńskie SMP RF 2 otwory Impedancja do montażu kołnierzowego 50 Ω dla kabla MF108A
Specyfikacja
| Parametry elektryczne | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC ~ 40 GHz | |
| Napięcie znamionowe | 170 VRMS * | |
| Rezystancja izolacji | ≥2000MΩ | |
| Dielektryki Odporność na napięcie | 500 VRMS * | |
| Środkowy opór | Zewnętrzny przewodnik | Normalny ≤ 2,5 mΩ, Uszczelnienie ≤ 4 mΩ |
| Środkowy przewodnik | Normalny ≤6mΩ, Uszczelnienie ≤26mΩ | |
| VSWR | ≤1,3 | |
| Charakterystyka materiałowa i mechaniczna | ||
| Dyrygent centralny | Męski | Sn-P Brąz, pozłacany |
| Płeć żeńska | Brąz berylowy, pozłacany | |
| Elastyczny kontakt | Brąz berylowy | Pozłacany |
| Shell i inne części metalowe | Mosiądz Stal nierdzewna | Pozłacana pasywacja |
| Izolatory | Spiekanie szkła / PTFE / PEI | |
| Hermetyczny wskaźnik wycieku produktu | 1,01325 × 10-3Pa · cm3 / s | |
Cechy i zalety
| Pozłacany |
| Subminiatura |
| DC do 40 GHz |
| Kompaktowy rozmiar |
| Sprzęgło wciskane lub zatrzaskowe |
| Pełny zaczep, Ograniczony zaczep i Gładki otwór |
| Złącze do montażu na płytce drukowanej i kablu |
| Mężczyzna i kobieta, wybór prostego i prostopadłego |
| Wersje do montażu na kablach zarówno dla elastycznych, jak i półsztywnych materiałów |
| Typ normalny i hermetyczny, montaż na kołnierzu i montaż na gwint |
Aplikacje
- Wojsko
- Bezprzewodowy
- anteny
- lotnictwo i kosmonautyka
- Internet szerokopasmowy
- oprzyrządowanie
- Anteny z układem fazowym
- Połączenie między płytami

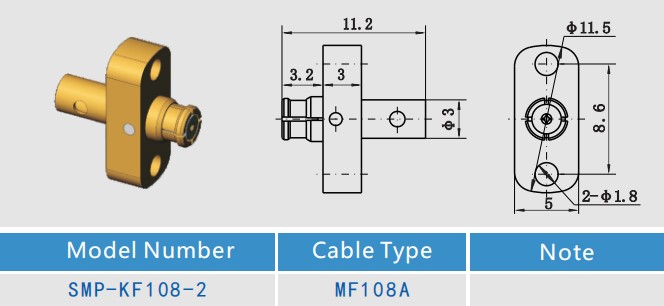

Rysunek produktu:
Katalog produktów:
| Złącze serii J30J |
| Złącze RF SMA / SSMA |
| Złącze RF SMP / SSMP |
| Złącze RF TNC |
| Adapter RF |
| Złącze RF MCX / MMCX |
| Zespoły kabli RF |
| Adapter falowodu do koncentrycznego |
| Hermetyczne uszczelnienia od szkła do metalu |
| Złącze RF typu N. |
| Mikrofalowe złącza obrotowe |
Szczegóły pakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajów złączy SMP , jeśli nie używasz złącza, którego używasz, skontaktuj się z nami ze swoimi szczegółami .
