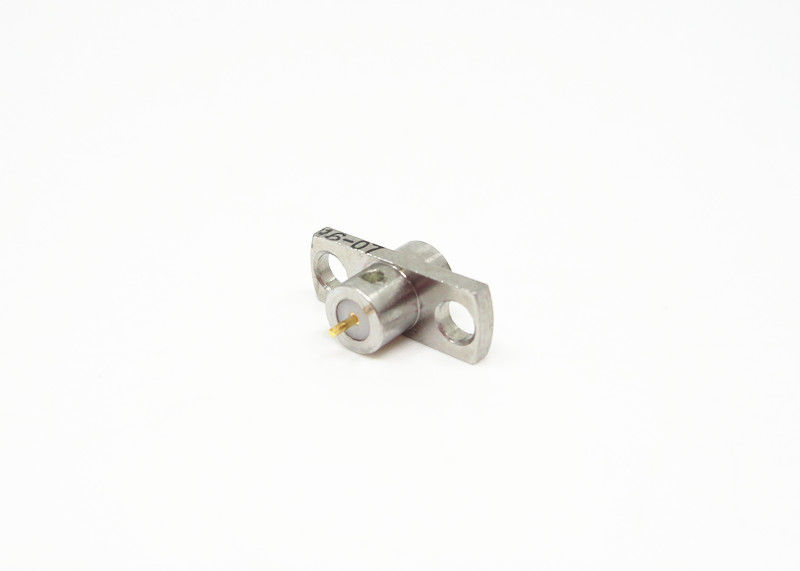

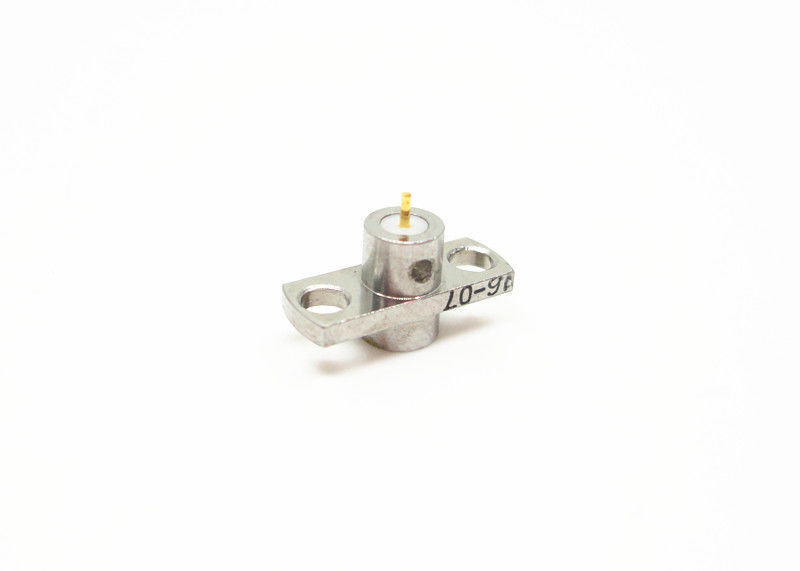

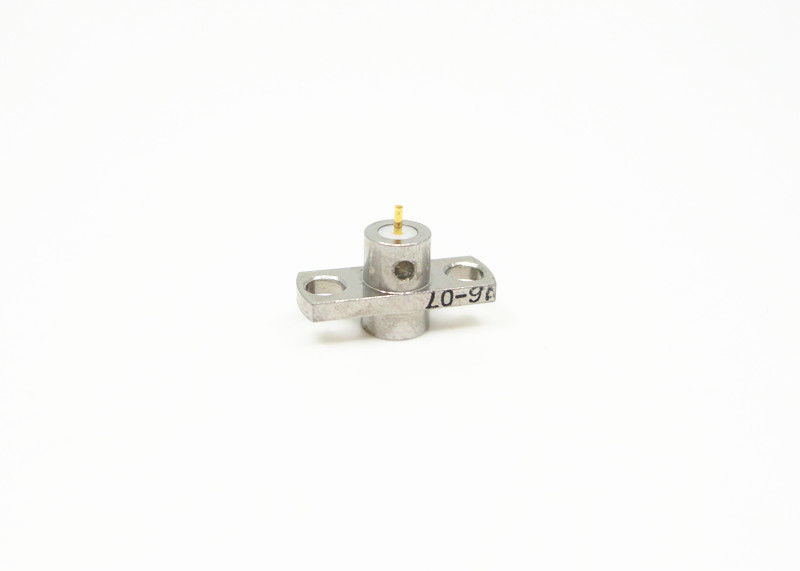

Częstotliwość złącza koncentrycznego męskiego SMP RF serii Microstrip 40GHz

Szczegóły Produktu

Modelu:

SMP-JFD138G

Impedancja:

50Ω

Certyfikat:

CE ROHS

VSWR:

≤1,3

Płeć:

Męski

Częstotliwość:

DC ~ 40 GHz

Nazwa produktu:

Koncentryczny konektor SMP RF

Podkreślić:

złącze mini rf

złącze koncentryczne smp

Warunki płatności i wysyłki

Minimalne zamówienie

Do negocjacji

Cena

negocjowalne

Szczegóły pakowania

Standardowe funkcje eksportu karton

Czas dostawy

W ciągu 3 tygodni

Zasady płatności

T/T, Western Union, l/c

Możliwość Supply

100000 sztuk miesięcznie

Produkty powiązane

Złącze RF żeńskie kątowe, złącze koncentryczne RF SMP pozłacane

Najlepszą cenę

50Ω Impedancja SMP Koncentryczne złącza kołnierzowe Montaż dla wojska

Najlepszą cenę

Złącze żeńskie SMP RF pod kątem prostym 2 otwory Mocowanie kołnierzowe DC ~ 40GHz

Najlepszą cenę

Częstotliwość złącza koncentrycznego męskiego SMP RF serii Microstrip 40GHz

Najlepszą cenę

Skontaktuj się z nami

861329934567

ecergood@maoyt.com

86-0731-6531333

Skontaktuj się teraz

Opis produktu

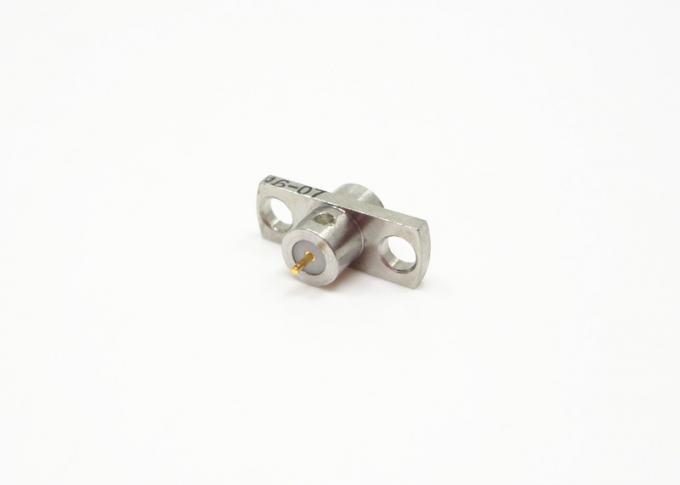

JFD Microstrip Series Męskie złącze RF SMP Częstotliwość złącza koncentrycznego 40GHz

SMP to smukłe złącze koncentryczne RF typu push-on lub snap, które charakteryzuje się niewielkim rozmiarem, niewielką wagą, doskonałą wydajnością sejsmiczną i szerokopasmowym dostępem szerokopasmowym itp. Jego częstotliwość robocza do 30 GHz, a wtyczka ma trzy interfejsy w pełni zapadkowe, ograniczone zapadkowe i gładki otwór (w tym z hamowaniem). Montaż na płytce drukowanej, montaż na kablu i szeregowe adaptery zapewniają rozwiązanie dla połączeń między płytkami, połączeń w ciemno oraz w szafach i panelach przy zachowaniu gęstości opakowania.

Specyfikacja

Parametry elektryczne
Impedancja	50Ω
Zakres częstotliwości	DC ~ 40 GHz
Napięcie znamionowe	170 VRMS *
Rezystancja izolacji	≥2000MΩ
Dielektryki Odporność na napięcie	500 VRMS *
Środkowy opór	Zewnętrzny przewodnik	Normalny ≤ 2,5 mΩ, Uszczelnienie ≤ 4 mΩ
	Środkowy przewodnik	Normalny ≤6mΩ, Uszczelnienie ≤26mΩ
VSWR	≤1,3
Charakterystyka materiałowa i mechaniczna
Dyrygent centralny	Męski	Sn-P Brąz, pozłacany
	Płeć żeńska	Brąz berylowy, pozłacany
Elastyczny kontakt	Brąz berylowy	Pozłacany
Shell i inne części metalowe	Mosiądz Stal nierdzewna	Pozłacana pasywacja
Izolatory	Spiekanie szkła / PTFE / PEI
Hermetyczny wskaźnik wycieku produktu	1,01325 × 10-3Pa · cm3 / s

Cechy i zalety

Pozłacany

DC do 40 GHz

Kompaktowy rozmiar

Sprzęgło wciskane lub zatrzaskowe

Pełny zaczep, Ograniczony zaczep i Gładki otwór

Złącze do montażu na płytce drukowanej i kablu

Mężczyzna i kobieta, wybór prostego i prostopadłego

Typ normalny i hermetyczny, montaż na kołnierzu i montaż na gwint

Aplikacje
- Wojsko

- Bezprzewodowy
- anteny
- lotnictwo i kosmonautyka

- Internet szerokopasmowy

- telekomunikacja

- oprzyrządowanie
- Anteny z układem fazowym

- Połączenie między płytami

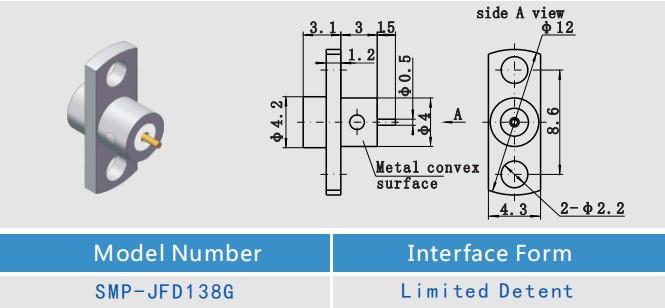

Szczegółowy rysunek

Katalog produktów:

Złącze serii J30J

Złącze RF SMA / SSMA

Złącze RF SMP / SSMP

Adapter RF

Złącze RF MCX / MMCX

Złącze RF BNC Złącza milimetrowe (2,4 mm, 2,92 mm)

Zespoły kabli RF

Adapter falowodu do koncentrycznego

Hermetyczne uszczelnienia od szkła do metalu

Złącze RF typu N.

Mikrofalowe złącza obrotowe

Szczegóły pakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów

UWAGA:
Mamy ponad 10 000 rodzajów złączy SMP , jeśli nie używasz złącza, którego używasz, skontaktuj się z nami ze swoimi szczegółami .
