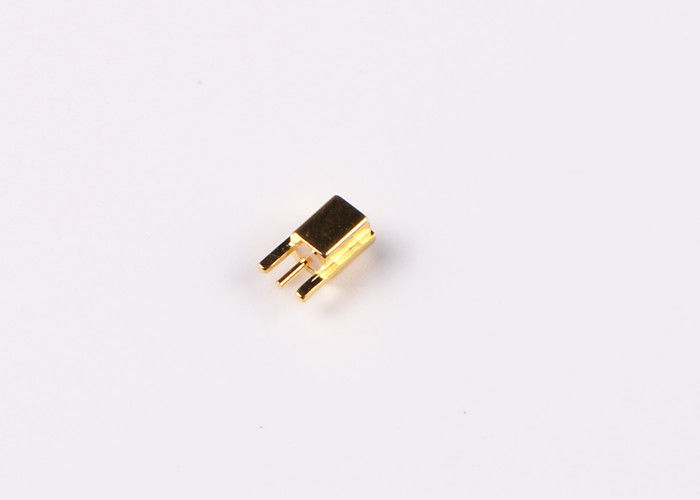

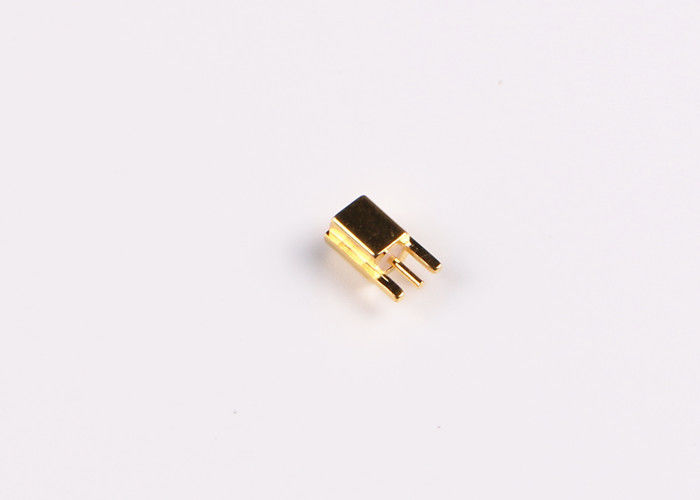

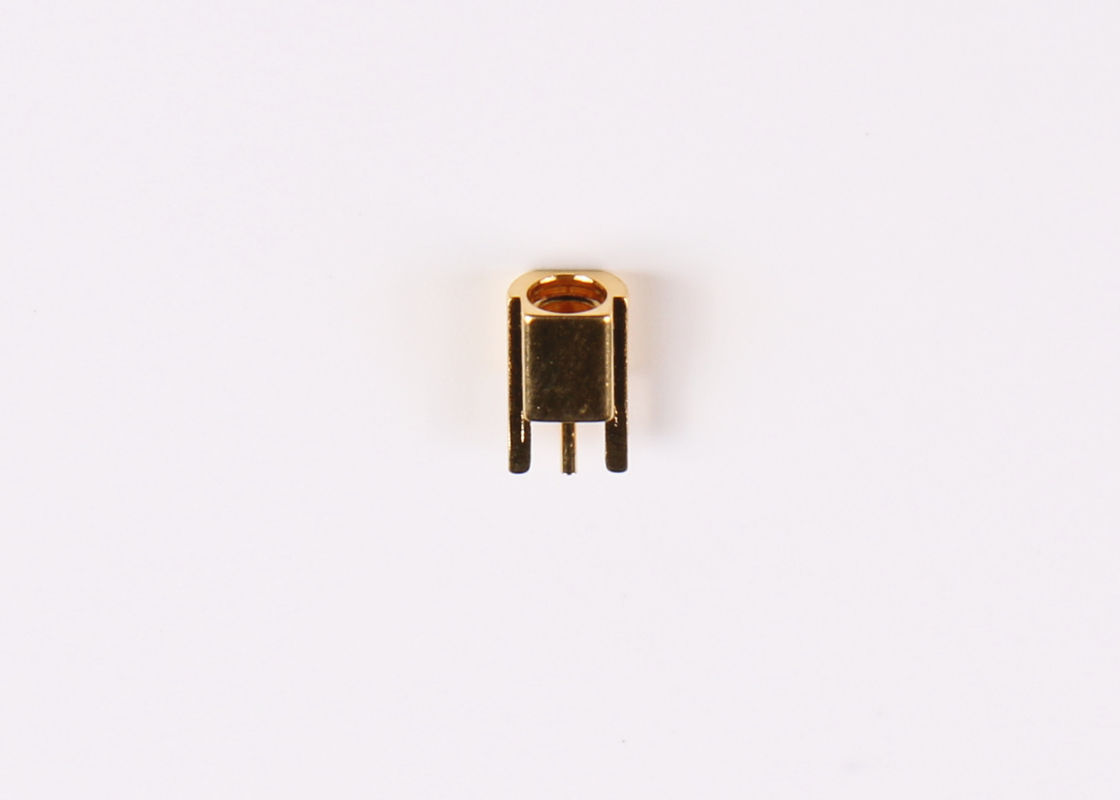

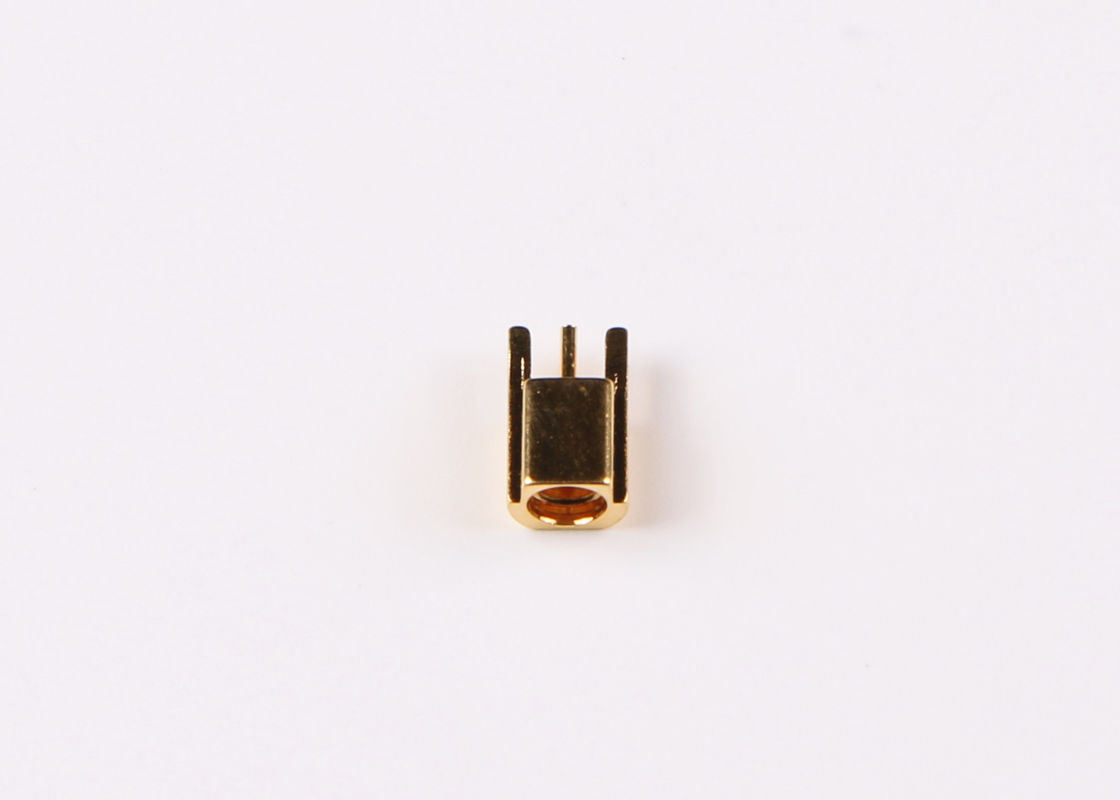

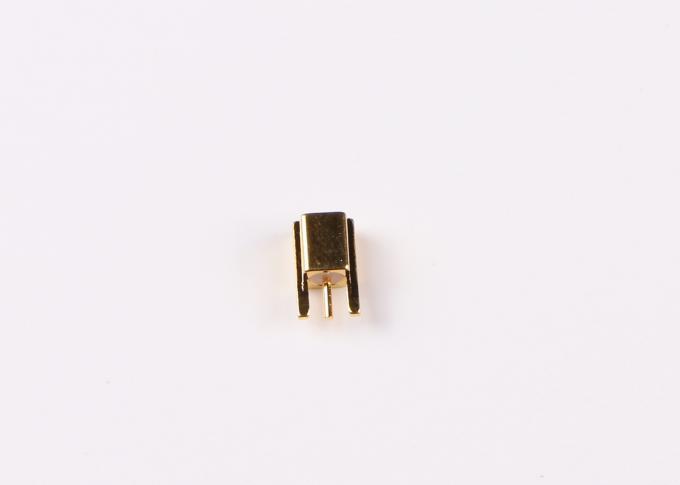

Pozłacany wtyk męski MCX Prosty kabel RF Złącze koncentryczne do montażu na płytce drukowanej
Cechy:
- Szybkie łączenie / rozłączanie współpracujące zatrzaski skraca czas instalacji
- Mieści szeroką gamę miniaturowych elastycznych półsztywnych kabli koncentrycznych RG
- Złącza MCX są dostępne w wersjach prostych lub kątowych, a także przegrody, panel z 2 otworami, panel z 4 otworami lub opcje bez montażu.
- Niski koszt w połączeniu z wysoką jakością.
- Wydajność łącza szerokopasmowego z niskim odbiciem od DC do 6 GHz.
- impedancja 50 omów
- Dostępne do przymocowania do standardowego kabla przemysłowego oraz jako urządzenie do płytek drukowanych
- Zapewnia powtarzalną wydajność
Podanie:
- Komunikacja bezprzewodowa (WLAN i mobilna)
- Sprzęt komunikacyjny
- Wyposażenie pomiarowe
- Anteny
- Stacje bazowe
- Telekomunikacja
- Komputery (sieci)
- Oprzyrządowanie
- Test i pomiary
- Szybkie modemy kablowe
- Satcom
- Globalny system pozycji (GPS)
- Automobilowy
- Nadawanie
Złącze RF typu TYP MCX jest rodzajem miniaturowego złącza z zatrzaskowym złączem. Impedancja charakterystyczna ma dwa typy: 50 i 70. Charakterystyka złączy jest niewielka, lekka, zwarta, łatwa w użyciu. Są szeroko stosowane w globalnym systemie pozycji, cyfrowej sieci komputerowej, wszelkiego rodzaju instrumentach radiowych, niewielkim sprzęcie elektronicznym i systemie WLAN.
Złącze RF serii MCX ma zastosowanie do urządzeń, które mają wymaganą wagę i objętość, częstotliwość pracy może osiągnąć 6 GHz, użyj konstrukcji wtykowej, rozmiar interfejsu jest podobny do SMB, ale objętość jest około 30% mniejsza, kontakt jest bardziej niezawodny, łączenie jest szybsze, co może intensywnie i zminiaturyzować wymagania komunikacji cyfrowej.
Zastosowania złączy MCX to takie, w których rozmiar, waga, wydajność i łatwość montażu są głównymi czynnikami decydującymi o ostatecznej decyzji projektowej. Zazwyczaj są to GPS, komunikacja bezprzewodowa (WLAN i mobilna) oraz motoryzacyjny.
Specyfikacja:
| Parametry elektryczne |
| Impedancja | 50 Ohm |
| Zakres częstotliwości | DC ~ 6 GHz |
| Napięcie znamionowe | 250 VRMS (maksymalny poziom morza) |
| Dielektryki Odporność na napięcie | 750 VRMS (maksymalny poziom morza) |
| Rezystancja izolacji | > = 2000 Omów |
| Rezystancja kontaktowa | Zewnętrzny przewodnik | <= 2,5mOhm |
| Środkowy przewodnik | <= 5,0 mOhm |
| VSMR | <= 1,3 |
| Charakterystyka materiałowa i mechaniczna |
| Dyrygent centralny | Wtyk / wtyczka | Mosiądz | Pozłacany |
| Kobieta / Gniazdo | Brąz Sn-P | Pozłacany |
| Kontakt w sprawie odporności | Brąz berylowy | Niklowane |
| Obudowa / obudowa | Mosiądz, stal nierdzewna | Niklowane |
| Izolatory | PTFE |
| Uszczelka | Silikonowa guma |
| Trwałość | 500 cykli |
| Zgodny z RoHS | tak |
| Zakończenie kontaktu z centrum | Fałda |
| Zakończenie kontaktu zewnętrznego | Fałda |
| Cykle godowe | 500 rowerów |
| Utrzymanie kontaktu | 10 N min |
| Retencja kabla | 100N min |
| Siła krycia | Maks. 13,6N |
| Siła odsprzęgająca | Maks. 13,6N |
Specyfikacja środowiskowa:
| temperatura robocza | Od -30 do +70 stopni C |
| Klasa IP (skojarzone) | IP64 |
UWAGA:
Mamy ponad 10 000 rodzajów produktów połączeniowych ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.)), Jeśli używane złącze jest nie znaleziono, skontaktuj się z nami, podając swoje dane.
