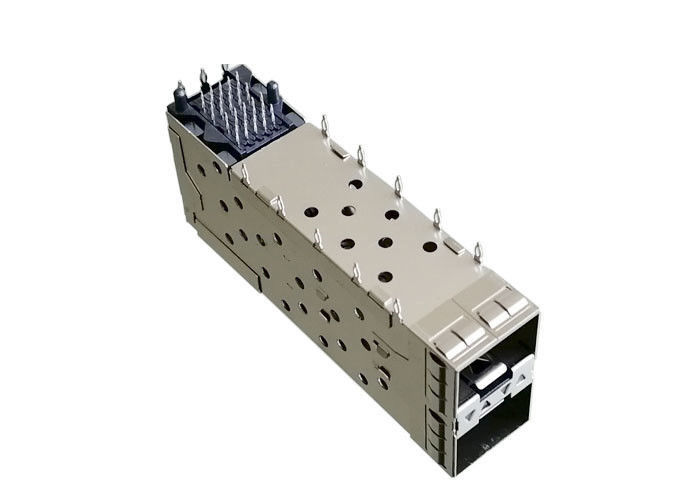

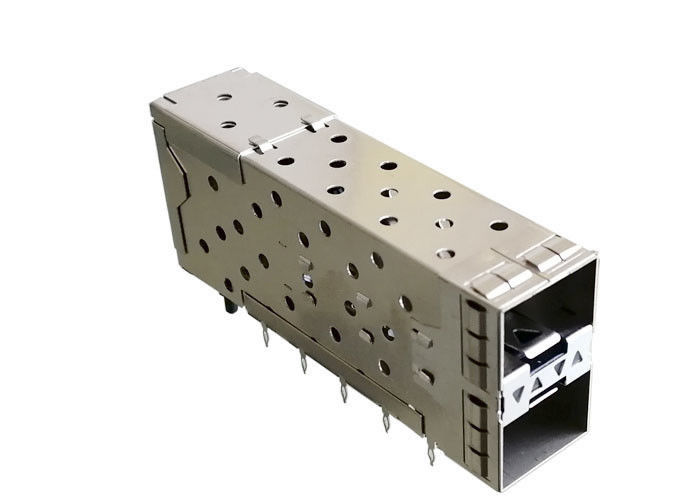

Zintegrowane złącze montażowe SFP Złącze 2x1 Materiał klatki ze stopu miedzi Montaż bez pasowania

Złącze 2x1 SFP + Cage ze zintegrowanym złączem SFP + dla sieci Ethernet 10G

1. Funkcje

• Dostępne z klatkami jedno- lub wieloportowymi (do montażu panelowego)

• Trójwymiarowa konstrukcja stopy dla lepszego dopasowania wciskowego i kontaktu z otworami płyty głównej

• Jednoczęściowa konstrukcja ze stali nierdzewnej

• Konstrukcja niskoemisyjna dzięki składanym sprężynowym palcom - bez otworów na promieniowanie

• Ulepszone sprężyny wyskakujące z nadajnika-odbiornika

• Prosta i szybka instalacja / demontaż

• Otwory na płycie głównej nie są uszkodzone po zdjęciu klatki

• Wiązania z nadajnikami-odbiornikami SFP +

• Dostępne złącza i klatka

• Wciskane lub przelotowe przewody lutownicze na klatkach

• Dostępne pojedynczo lub jako zestaw (seria SFPK)

• Okna wymiany ciepła na wszystkich powierzchniach klatek SFP

• Obsługuje układy hosta zgodne z MSA i projekty nadajników-odbiorników

2. Złącze klatki SFP + (47006-11M321 ) Materiał:

• Klatka: Stop miedzi 0,25 mm
• Materiał obudowy złącza to termoplastyczny czarny wypełnienie szklane Kolor, UL940 - V
• Złącze: Brąz fosforowy
• Rura świetlna: przezroczysty kolor z poliwęglanu, UL940 - V
• Obudowa świetlna: PA46, czarna, UL940 - V
• Wykończenie: Terminale Obszar kontaktu Plated Gold
• Patera lutowana w miejscu zacisku

3. Struktura złącza SFP + (47006-11M321):

• Klatka jest stampled i uformowana metalowa klatka z otworem rozpraszającym ciepło;
• Dzięki zintegrowanym rurkom świetlnym poinformuj o stanie łącza
• Bez radiatora można dowolnie dostosowywać
• Dzięki EMI Finger Spring zapewnij lepszą ochronę EMI na ramce
• Naciśnij Fit Mount Type, można dostosować w razie potrzeby
• Materiał klatki: Stop miedzi
• Z 20-pinowym zintegrowanym złączem
• 2 x 1 wieloportowe złącze klatkowe SFP ze zintegrowanym złączem SFP
• SFP + Długość klatki: 63,25 mm
• SFP + szerokość klatki: 14,7 mm
• SFP + Wysokość klatki: 25,2 mm
• SFP + Press Fit PIN Długość: 3,05 mm

4. Zastosowanie klatek SFP PLUS:

• Sprzęt sieciowy
• Router / Switch
• Komunikacja danych
• Serwery wysokiej klasy
• Networking
• Fibre Channel i Gigabit Ethernet
• Serwery
• Przechowywanie
• Telekomunikacja
• Przełączniki
• Sprzęt telekomunikacyjny

To nie jest ostateczna lista aplikacji dla tego produktu. Reprezentuje niektóre z bardziej powszechnych zastosowań.
