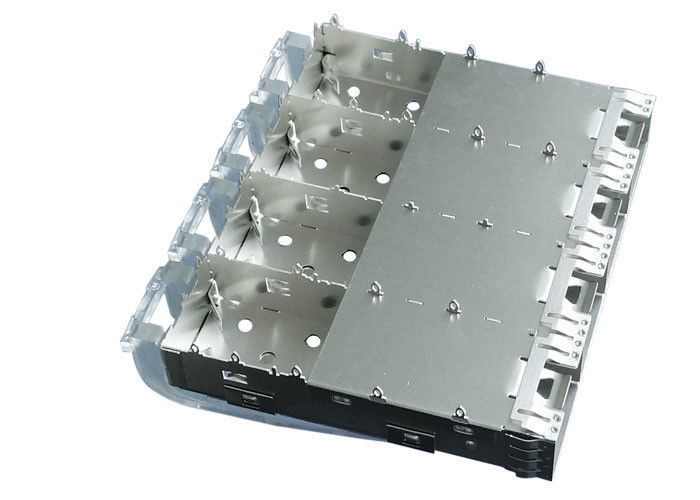

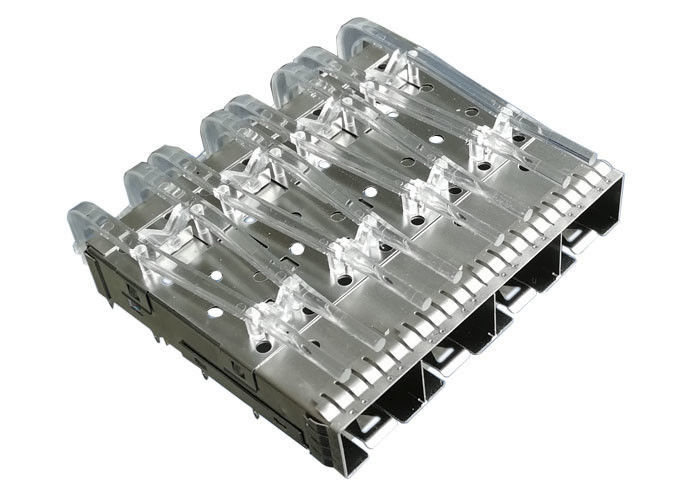

Stailness Stal CLIP SFP Złącze klatki 4 porty Lekka rurka Zakładka EMI Sprężyna

Lekka zakładka EMI Sprężyna Złącze klatki SFP 4 porty Stailness Steel CLIP

OUR oferuje swoją klatkę dla transceiverów Small Form Factor Pluggable (SFP) o najbardziej sztywnej konstrukcji mechanicznej dostępnej na rynku. Klatka została zaprojektowana do pasowania wtłaczanego w celu zmniejszenia nakładów produkcyjnych o dużej objętości. Wygięte zewnętrznie sprężyny stykowe opaski i jednoczęściowa konstrukcja zwiększają wydajność EMI.

Konstrukcja SFP jest bardziej kompaktowa niż XFP, X2, EXNPAK, koszt jest również niższy, staje się coraz bardziej popularny w dziedzinach sieci i telekomunikacji, które potrzebują większej prędkości transmisji i większej odległości transmisji;

1. Struktura klatki SFP ( 47014-01N011 ) Struktura:

• 1 x 4 Ganged Klatka SFP
• Długość klatki SFP PLUS: 56,7 mm
• SFP PLUS Szerokość klatki: 57,45 mm
• Wysokość klatki SFP PLUS: 14,1 mm
• SFP PLUS Press Fit PIN Długość: 2,05 mm
• Stampled i formowany metalowy koszyk z otworem rozpraszającym ciepło;
• Dzięki Light Pipes, daj użytkownikom znać status linku
• Bez radiatora można dowolnie dostosowywać
• Naciśnij Fit Mount Type, można dostosować w razie potrzeby
• Materiał klatki: Stop miedzi
• CLIP: Stailness Steel
• Dzięki sprężynce EMI Tab zapewnisz lepszą ochronę EMI na ramce
• Lekka rura: przezroczysty kolor poliwęglanu

2. Dane techniczne

3. Korzyści z klatek SFP:

• Konstrukcja MT zapakowana w taśmę i rolkę
• Zapewnia łatwe wybieranie i umieszczanie na płytce drukowanej

• Klatki jednoportowe dostępne w wersjach z wciskaniem, lutowane i PCI (1 °); klatki z rozcięciem dostępne w wersji wciskanej
• Umożliwia stosowanie z różnymi grubościami płyt i procesami montażu

• Zatrzaskowe ogony nadają się do aplikacji od brzucha do brzucha w klatkach pojedynczych i z zębami
• Zapewnia najlepsze wykorzystanie nieruchomości PCB

• Zintegrowane rury świetlne do użytku z diodami elektroluminescencyjnymi SMT (LED)
• Dostarcza użytkownikowi informacje o statusie portu i aktywności

• Moduły zorientowane „brzuch do brzucha” po włożeniu
• Łatwość usunięcia modułu z portu

• Unikalny zatrzask kciuka
• Zapewnia intuicyjny mechanizm zaciskania i ciągnięcia

• Dostępne w złoceniu 15 lub 30µ "
• Uwzględnia preferencje dotyczące kosztów i wydajności

• Klatki z uszami mają elastomerowe uszczelki 360 °, palce sprężyste i wiele lokalizacji bolców uziemiających
• Zapewnia zaawansowane ekranowanie EMI na ramce

• Uszczelka elastomerowa lub metalowa
• Dwie opcje doskonałej ochrony EMI

• Zacisk wtykowy na płytce drukowanej
• Eliminuje lutowanie, obniżając zastosowane koszty i unikając problemów związanych z lutowaniem

• Urządzenia nadające się do podłączenia na gorąco
• Umożliwiają wkładanie i wyjmowanie wtyczki bez wyłączania systemu

• Cynkowe odlewane skorupy
• Zapewnij ekranowanie zakłóceń elektromagnetycznych 360 ° (EMI)

4. Funkcje

• Dostępne z klatkami jedno- lub wieloportowymi (do montażu panelowego)

• Wygodny zestaw ze złączem SFP i klatką

• Trójwymiarowa konstrukcja stopy dla lepszego dopasowania wciskowego i kontaktu z otworami płyty głównej

• Jednoczęściowa konstrukcja ze stali nierdzewnej

• Konstrukcja niskoemisyjna dzięki składanym sprężynowym palcom - bez otworów na promieniowanie

• Ulepszone sprężyny wyskakujące z nadajnika-odbiornika

• Prosta i szybka instalacja / demontaż

• Otwory na płycie głównej nie są uszkodzone po zdjęciu klatki

• Wiązania z nadajnikami-odbiornikami SFP, SFP +, XFP lub ZENPAK

• Dostępne złącza i klatka

• Wciskane lub przelotowe przewody lutownicze na klatkach

• Dostępne pojedynczo lub jako zestaw (seria SFPK)

• Okna wymiany ciepła na wszystkich powierzchniach klatek SFP

• Obsługuje układy hosta zgodne z MSA i projekty nadajników-odbiorników

5. Zastosowanie klatek SFP PLUS:

• Komunikacja danych
• Serwery wysokiej klasy
• Networking
• Fibre Channel i Gigabit Ethernet
• Sprzęt sieciowy
• Router / Switch
• Serwery
• Przechowywanie
• Telekomunikacja
• Przełączniki
• Sprzęt telekomunikacyjny

To nie jest ostateczna lista aplikacji dla tego produktu. Reprezentuje niektóre z bardziej powszechnych zastosowań.

6. Zalety:

• Szybka reakcja, profesjonalni inżynierowie ds. Badań i rozwoju, zespół pozytywnej obsługi, zapewnienie efektywnego i dobrze zorganizowanego procesu;
• 20 lat doświadczenia w różnorodnych złączach
• 1500 pracowników
• 58 inżynierów R&D.
• Fabryka o powierzchni 22000 metrów kwadratowych
• 20kk portów / miesiąc Pojemność
• Wspieramy serwis Costom;
• Nasze produkty są zgodne z certyfikatami RoHS, REACH i UL
• Długoterminowa korporacja z HUAWEI, ZTE, FOXCONN, XIAOMI, TCL i tak dalej
• 20KK Prots / miesięczna pojemność
• Certyfikacja międzynarodowego systemu zarządzania ISO9001, ISO14001, QC080000, OHSAS18001 i IECC
• Posiadamy własne formy sprzętowe i plastikowe
• Posiada 3 maszyny LS-WEDM
• Ma 12 maszyn WEDM i 8 maszyn CNC
• Posiada 20 szlifierek i 12 elektrycznych maszyn wyładowczych
• Posiada 30 maszyn do tłoczenia
• Ma 55 wtryskarek z tworzyw sztucznych
• Ma warsztaty automatycznego montażu
