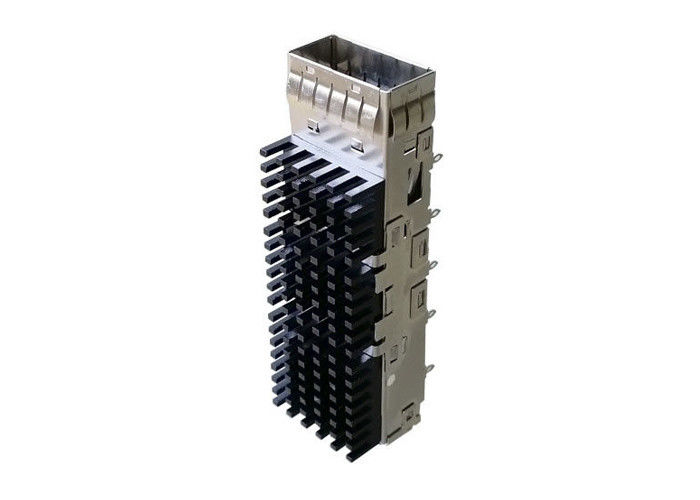

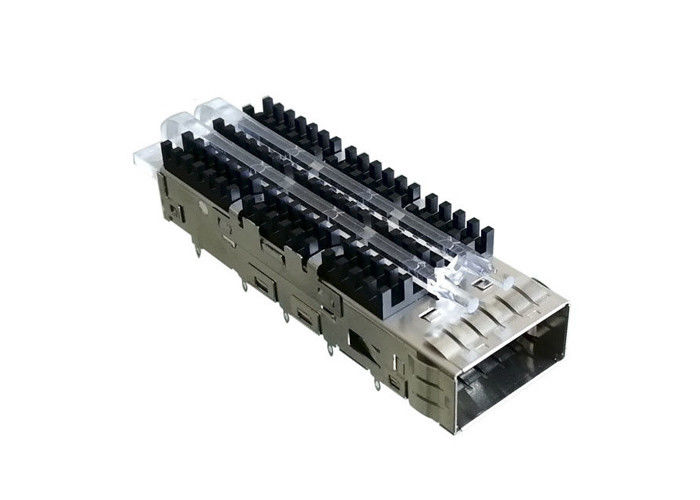

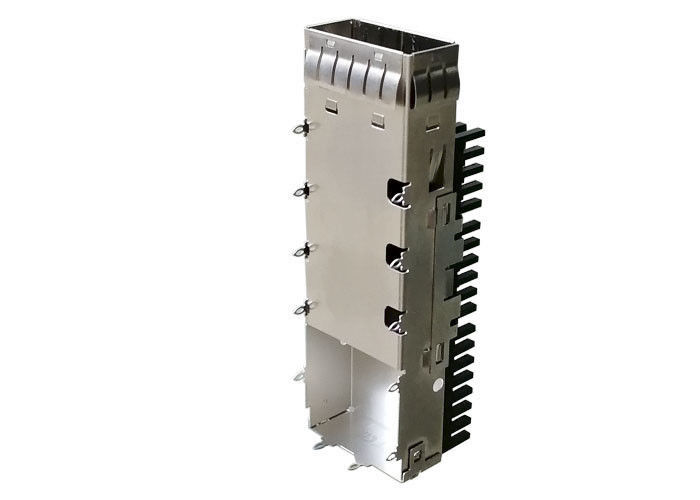

Zakładki EMI Pojedynczy port Klatka SFP28 18,75 mm Do złącza QSFP28

Zakładki EMI Radiator Jednoportowy Klatka SFP28 18,75 mm Do złącza QSFP28

Szeroko stosowany w branży sieci, telekomunikacji i centrów danych. Następna generacja szybkich urządzeń I / O, obsługujących aplikacje Ethernet od 40G do 100G. Klatki ze stopu miedzi Press Fit oferują warianty sprężyny EMI lub uszczelki EMI i są w pełni kompatybilne wstecz z istniejącymi modułami optycznymi QSFP (transceiver) i zespołami kabli.

Nadajniki-odbiorniki QSFP28 są używane głównie w aplikacjach Ethernet od 40G do 100G, zwarta konstrukcja, niskie zużycie energii i niski koszt sprawiają, że jest to pierwsza opcja w aplikacji Ethernet 100G;

Klatka QSFP28 jest kompatybilna z następnymi typami urządzenia nadawczo-odbiorczego QSFP28 (moduł optyczny)

• Transceiver QGBP28 100GBASE-SR4
• Transceiver 100GBASE-PSM4QSFP28
• Transceiver QGBP28 100GBASE-LR4
• Nadajnik-odbiornik 100GBASE-CWDM4 QSFP28

1. Funkcje

• Jednoczęściowa konstrukcja ze stali nierdzewnej

• Konstrukcja niskoemisyjna dzięki składanym sprężynowym palcom - bez otworów na promieniowanie

• Ulepszone sprężyny wyskakujące z nadajnika-odbiornika

• Prosta i szybka instalacja / demontaż

• Otwory na płycie głównej nie są uszkodzone po zdjęciu klatki

• Wiązania z nadajnikami-odbiornikami QSFP28

• Dostępne złącza i klatka

• Dostępne z klatkami jedno- lub wieloportowymi (do montażu panelowego)

• Wygodny zestaw ze złączem i klatką QSFP28

• Trójwymiarowa konstrukcja stopy dla lepszego dopasowania wciskowego i kontaktu z otworami płyty głównej

• Wciskane lub przelotowe przewody lutownicze na klatkach

• Dostępne pojedynczo lub jako zestaw (seria SFPK)

• Okna wymiany ciepła na wszystkich powierzchniach klatek SFP

• Obsługuje układy hosta zgodne z MSA i projekty nadajników-odbiorników

2. Usługa dostosowywania

• Klatka QSFP28 może mieć konstrukcję 1 xn Ganged lub 2 xn Stacked
• Klatka QSFP28 może mieć inny otwór odprowadzający ciepło
• Klatka QSFP28 może być z lekkimi rurami lub bez, Wbudowana lub na górze lub na dole klatki
• Klatka QSFP28 może być z radiatorem lub bez, a radiator z innym stylem
• Klatka QSFP28 może być ze sprężyną palcową EMI lub elastomerową uszczelką
• Obsługa tworzenia zintegrowanego złącza QSFP28 z klatkami EMI, izolowanego złącza QSFP28 lub izolowanych klatek QSFP28
• Różne typy montażu, pasowanie wtłaczane lub słupek lutowniczy, a długość bolca można dostosować

3. Klatka QSFP28 ( 49001-00N011   ) Struktura:

• Szerokość pojedynczego portu: 18,75 mm
• Wysokość pojedynczego portu: 8,95 mm
• Stampled i formowany metalowy koszyk z otworem rozpraszającym ciepło;
• Bez rur świetlnych można dowolnie dostosowywać
• Z radiatorem materiał radiatora to aluminium z powłoką z tlenku czarnego na powierzchni
• Naciśnij Fit Mount Type, można dostosować w razie potrzeby
• Materiał klatki: Stop miedzi
• CLIP: Stailness Steel
• Dzięki sprężynce EMI Tab zapewnisz lepszą ochronę EMI na ramce
• 1 X 1 Pojedynczy koszyk QSFP28, bez zintegrowanego złącza SFP
• Długość klatki QSFP28: 61,16 mm
• QSFP28 Szerokość klatki: 19,46 mm
• QSFP28 Wysokość klatki: 16,0 mm (z radiatorem)
• QSFP28 Klatka pasowana na wcisk PIN Długość: 2,05 mm

4. Zastosowania klatki QSFP28 ( 49001-00N011 ):

• Serwery
• Przechowywanie
• Telekomunikacja
• Przełączniki
• Sprzęt telekomunikacyjny
• Komunikacja danych
• Serwery wysokiej klasy
• Networking
• Fibre Channel i Gigabit Ethernet
• Sprzęt sieciowy
• Router / Switch
• Złącze QSFP28 / nadajnik-odbiornik QSFP28

To nie jest ostateczna lista aplikacji dla tego produktu. Reprezentuje niektóre z bardziej powszechnych zastosowań.

5. Zalety:

• 20 lat doświadczenia w różnorodnych złączach
• 1500 pracowników
• 58 inżynierów R&D.
• Fabryka o powierzchni 22000 metrów kwadratowych
• 20kk portów / miesiąc Pojemność
• Wspieramy serwis Costom;
• Nasze produkty są zgodne z certyfikatami RoHS, REACH i UL
• Długoterminowa korporacja z HUAWEI, ZTE, FOXCONN, XIAOMI, TCL i tak dalej
• 20KK Prots / miesięczna pojemność
• Certyfikacja międzynarodowego systemu zarządzania ISO9001, ISO14001, QC080000, OHSAS18001 i IECC
• Posiadamy własne formy sprzętowe i plastikowe
• Posiada 3 maszyny LS-WEDM
• Ma 12 maszyn WEDM i 8 maszyn CNC
• Posiada 20 maszyn szlifierskich i 12 elektrycznych maszyn wyładowczych
• Posiada 30 maszyn do tłoczenia
• Ma 55 wtryskarek z tworzyw sztucznych
• Ma warsztaty automatycznego montażu
• Szybka reakcja, profesjonalni inżynierowie badawczo-rozwojowi, zespół pozytywnej obsługi, zapewniają efektywność i dobrą organizację wszystkich procesów;

6. Zalety klatki QSFP28:

7. Więcej informacji

Transceivery QSFP są dostępne z różnymi typami nadajników i odbiorników, co pozwala użytkownikom wybrać odpowiedni transceiver dla każdego łącza, aby zapewnić wymagany zasięg optyczny dla światłowodu wielomodowego lub jednomodowego. Moduły QSFP są powszechnie dostępne w kilku różnych kategoriach:

4 x 1 Gbit / s QSFP

Oryginalny dokument QSFP określał cztery kanały z Gigabit Ethernet, 4GFC (FibreChannel) lub DDR InfiniBand.

4 x 10 Gbit / s QSFP +

QSFP + to ewolucja QSFP do obsługi czterech kanałów 10 Gb / s przenoszących 10 Gigabit Ethernet, 10GFC FibreChannel lub QDR InfiniBand. 4 kanały można również połączyć w pojedyncze łącze 40 Gigabit Ethernet. Zwykle dotyczy aplikacji Data Center, 40G Ethernet, Infiniband i innych standardów komunikacyjnych.

4 x 14 Gbit / s QSFP + (QSFP14)

Standard QSFP14 jest przeznaczony do przenoszenia FDR InfiniBand, SAS-3. lub Fibre Channel 16G

4 x 28 Gbit / s QSFP + (QSFP28)

Standard QSFP28 jest przeznaczony do przenoszenia 100 Gigabit Ethernet, EDR InfiniBand. lub Fibre Channel 32G. Ten typ urządzenia nadawczo-odbiorczego jest również używany z kablami przerywającymi podłączanymi bezpośrednio, aby dostosować pojedynczy port 100GbE do czterech niezależnych 25-gigabitowych portów Ethernet (QSFP28-do-4x-SFP28). Czasami ten rodzaj urządzenia nadawczo-odbiorczego jest również określany jako „QSFP100” lub „100G QSFP” ze względu na uproszczenie.

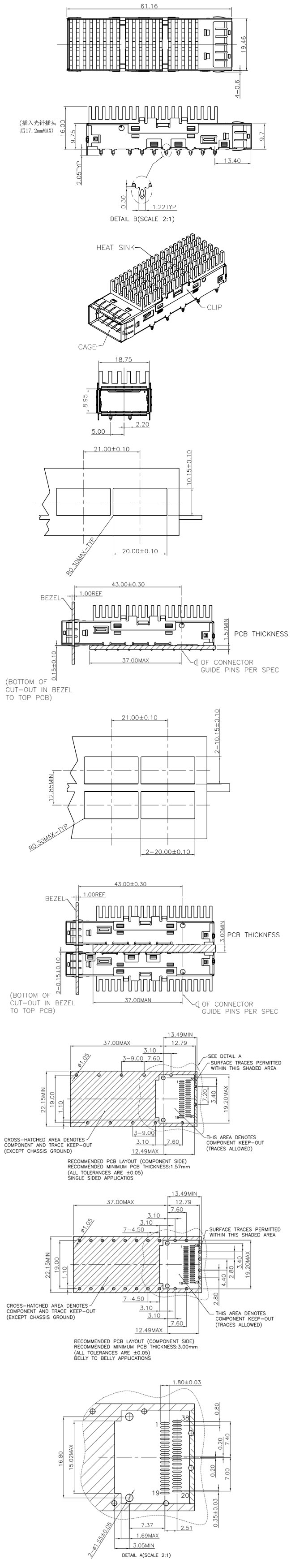

8. Rysunek techniczny

Szczegółowe informacje na temat wymiarów można znaleźć w poniższym rysunku
