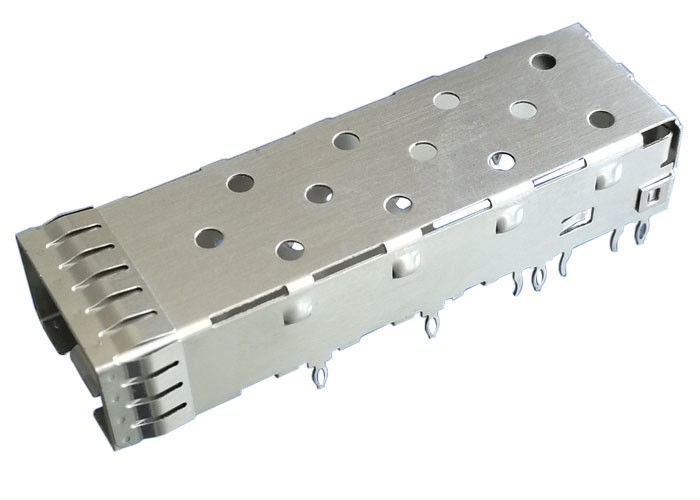

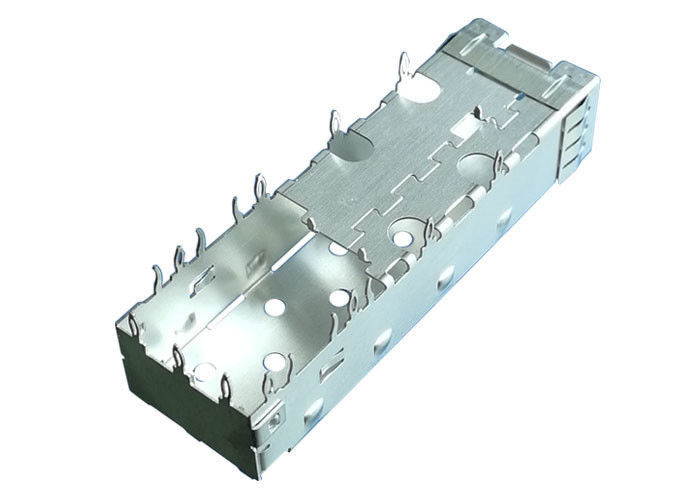

Wysokowydajne złącze klatkowe SFP 1 x 1 jednoportowa konstrukcja stopy 3D 3,05 mm

Wysokowydajne złącze klatkowe SFP 1 x 1 jednoportowa konstrukcja stopy 3D 3,05 mm

opracowywać i produkować klatki SFP, SFP +, QSFP, aby były w pełni zgodne ze specyfikacją Multi-Source Agreement (MSA). Konstrukcja klatki, stosowana w aplikacjach miedzianych lub optycznych, jest jednoczęściowym, tłoczonym i formowanym metalem, co zapewnia najlepszą wydajność ekranowania EMI. Nasza klatka jednoportowa została zaprojektowana z różnymi opcjami styków i poszycia, aby sprostać wymaganiom wtłaczania i lutowania.

1. Funkcje

• Wiązania z nadajnikami-odbiornikami SFP, SFP +, XFP lub ZENPAK

• Okna wymiany ciepła na wszystkich powierzchniach klatek SFP

• Ulepszone sprężyny wyskakujące z nadajnika-odbiornika

• Wciskane lub przelotowe przewody lutownicze na klatkach

• Dostępne złącza i klatka

• Dostępne pojedynczo lub jako zestaw (seria SFPK)

• Obsługuje układy hosta zgodne z MSA i projekty nadajników-odbiorników

• Wygodny zestaw ze złączem SFP i klatką

• Trójwymiarowa konstrukcja stopy dla lepszego dopasowania wciskowego i kontaktu z otworami płyty głównej

• Jednoczęściowa konstrukcja ze stali nierdzewnej

• Konstrukcja niskoemisyjna dzięki składanym sprężynowym palcom - bez otworów na promieniowanie

• Dostępne z klatkami jedno- lub wieloportowymi (do montażu panelowego)

• Prosta i szybka instalacja / demontaż

• Otwory na płycie głównej nie są uszkodzone po zdjęciu klatki

2. Korzyści:

• Konstrukcja MT zapakowana w taśmę i rolkę
• Zapewnia łatwe wybieranie i umieszczanie na płytce drukowanej

• Klatki jednoportowe dostępne w wersjach z wciskaniem, lutowane i PCI (1 °); klatki z rozcięciem dostępne w wersji wciskanej
• Umożliwia stosowanie z różnymi grubościami płyt i procesami montażu

• Zatrzaskowe ogony nadają się do aplikacji od brzucha do brzucha w klatkach pojedynczych i z zębami
• Zapewnia najlepsze wykorzystanie nieruchomości PCB

• Moduły zorientowane „brzuch do brzucha” po włożeniu
• Łatwość usunięcia modułu z portu

• Zintegrowane rury świetlne do użytku z diodami elektroluminescencyjnymi SMT (LED)
• Dostarcza użytkownikowi informacje o statusie portu i aktywności

• Unikalny zatrzask kciuka
• Zapewnia intuicyjny mechanizm zaciskania i ciągnięcia

• Urządzenia nadające się do podłączenia na gorąco
• Umożliwiają wkładanie i wyjmowanie wtyczki bez wyłączania systemu

• Zacisk wtykowy na płytce drukowanej
• Eliminuje lutowanie, obniżając zastosowane koszty i unikając problemów związanych z lutowaniem

• Klatki z uszami mają elastomerowe uszczelki 360 °, palce sprężyste i wiele lokalizacji bolców uziemiających
• Zapewnia zaawansowane ekranowanie EMI na ramce

• Uszczelka elastomerowa lub metalowa
• Dwie opcje doskonałej ochrony EMI

• Cynkowe odlewane skorupy
• Zapewnij ekranowanie zakłóceń elektromagnetycznych 360 ° (EMI)

3. Aplikacje:

według protokołu

• SONET
• Gigabit Ethnet
• Fibre Channel
• Infiniband *
• Szeregowa transmisja danych

według produktu

• Magazyn Enterprise: serwer
• Sieć: router, optyczny przełącznik transportowy
• Telekomunikacja: zdalna głowica radiowa, przełącznik stacji bazowej

4. Zalety klatki SFP:

Zatrzaskowa klatka dla nadajnika-odbiornika złącza Small Form Factor Pluggable (SFP)

IT oferuje klatkę dla transceiverów Small Form Factor Pluggable (SFP) o najbardziej sztywnej konstrukcji mechanicznej dostępnej na rynku. Klatka została zaprojektowana do pasowania wtłaczanego w celu zmniejszenia nakładów produkcyjnych o dużej objętości. Wygięte zewnętrznie sprężyny stykowe opaski i jednoczęściowa konstrukcja zwiększają wydajność EMI. Jako część rozwiązania Total Transceiver firmy GLGNET, klatka SFP jest logicznym wyborem dla podłączanych transceiverów nowej generacji.

• Niska cena
• Kompaktowa forma, mniejsza niż XFP, X2, EXNPAK;
• Różne produkty, klatki SFP, klatki QSFP, klatki SFP plus, klatki QSFP plus, klatki SFP28, klatki QSFP28 itp.
• wsparcie dostosowywania: radiator, rury świetlne, długość PIN, typ montażu, 1 xn lub 2 xn, ze zintegrowanym złączem lub bez;

5. Usługi dostosowywania

• 1 xn lub 2 xn Struktury
• Z lekkimi rurami lub bez nich,
• Lekkie rury na górze lub Buttom lub zintegrowane
• Z olejem bez radiatora
• Z uszczelką elastomerową lub metalową lub bez
• Klatka ze zintegrowanym złączem lub bez niego
• Z lub bez EMI Spring Finger

6. Zaleta

• 20 lat doświadczenia w różnorodnych złączach
• 1500 pracowników
• 58 inżynierów R&D.
• Fabryka o powierzchni 22000 metrów kwadratowych
• Wspieramy serwis Costom;
• Nasze produkty są zgodne z certyfikatami RoHS, REACH i UL
• Długoterminowa korporacja z HUAWEI, ZTE, FOXCONN, XIAOMI, TCL i tak dalej
• 20KK Prots / miesięczna pojemność
• Certyfikacja międzynarodowego systemu zarządzania ISO9001, ISO14001, QC080000, OHSAS18001 i IECC
• Posiadamy własne formy sprzętowe i plastikowe
• Posiada 3 maszyny LS-WEDM
• Ma 12 maszyn WEDM i 8 maszyn CNC
• Posiada 20 szlifierek i 12 elektrycznych maszyn wyładowczych
• Posiada 30 maszyn do tłoczenia
• Ma 55 wtryskarek z tworzyw sztucznych
• Ma warsztaty automatycznego montażu

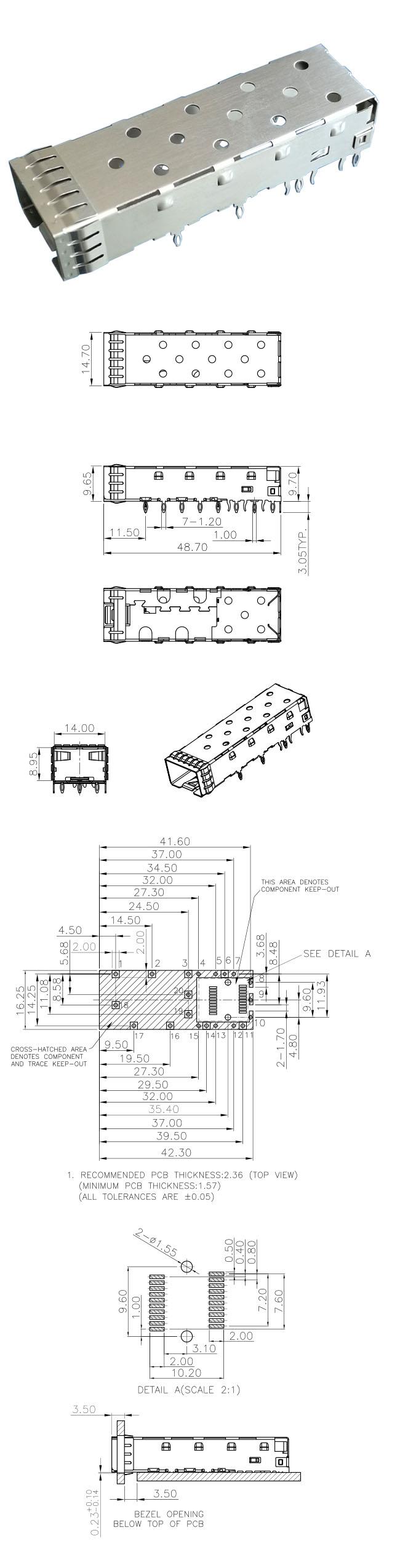

7. Rysunek techniczny

Szczegółowe informacje na temat wymiarów można znaleźć w poniższym rysunku
