Klatka jednoczęściowa QSFP28 stosowana do złącza / nadajnika-odbiornika QSFP28

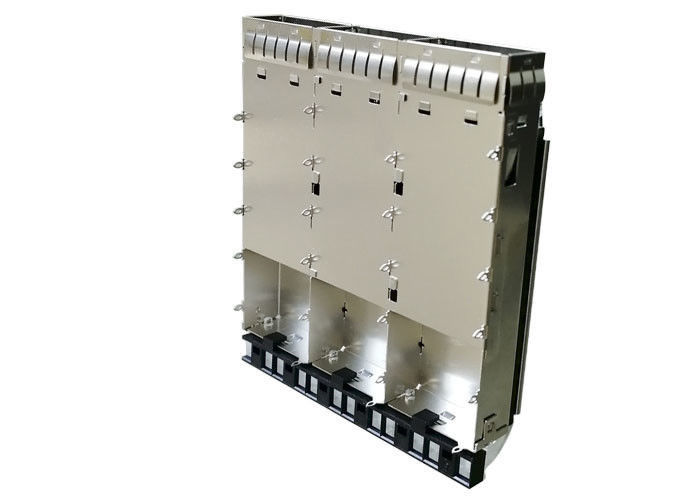

1x3 Gange Złącze klatki SFP Klatka QSFP28 Jednoczęściowy materiał ze stopu miedzi

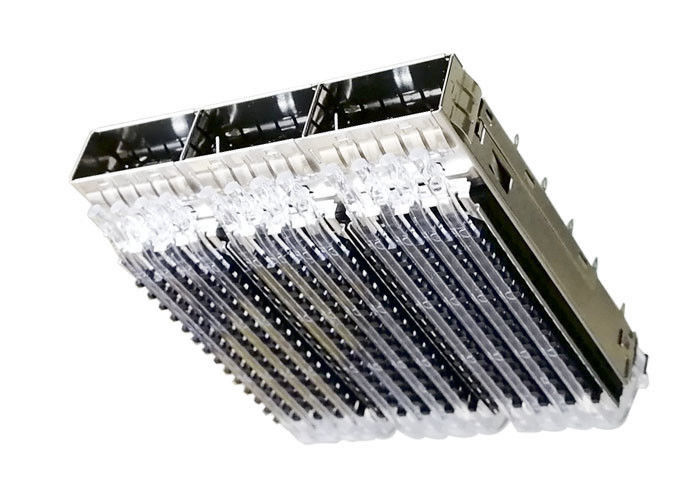

1. Struktura klatki QSFP28 ( 49009-00N011) :

• 1 x 3 porty z koszykiem QSFP28 bez zintegrowanego złącza SFP
• Długość klatki QSFP28: 67,89 mm
• QSFP28 Szerokość klatki: 57,45 mm
• QSFP28 Wysokość klatki: 15,15 mm (z radiatorem)
• QSFP28 Klatka pasowana na wcisk PIN Długość: 2,05 mm
• Szerokość pojedynczego portu: 18,75 mm
• Wysokość pojedynczego portu: 8,95 mm
• Stampled i formowany metalowy koszyk z otworem rozpraszającym ciepło;
• Dzięki Light Pipes daj znać status linku
• Z radiatorem materiał radiatora to aluminium z powłoką z tlenku czarnego na powierzchni
• Naciśnij Fit Mount Type, można dostosować w razie potrzeby
• Materiał klatki: Stop miedzi
• CLIP: Stailness Steel
• Rura świetlna: przezroczysty kolor poliwęglanu
• Dzięki sprężynce EMI Tab zapewnisz lepszą ochronę EMI na ramce

2. Funkcje klatki QSFP28

• Jednoczęściowa konstrukcja ze stopu miedzi

• Wiązania z nadajnikami-odbiornikami QSFP28

• Dostępne z klatkami jedno- lub wieloportowymi (do montażu panelowego)

• Wygodny zestaw ze złączem / interfejsem QSFP i klatką

• Konstrukcja niskoemisyjna dzięki składanym sprężynowym palcom - bez otworów na promieniowanie

• Ulepszone sprężyny wyskakujące z nadajnika-odbiornika

• Trójwymiarowa konstrukcja stopy dla lepszego dopasowania wciskowego i kontaktu z otworami płyty głównej

• Prosta i szybka instalacja / demontaż

• Otwory na płycie głównej nie są uszkodzone po zdjęciu klatki

• Dostępne złącza i klatka

• Wciskane lub przelotowe przewody lutownicze na klatkach

• Dostępne pojedynczo lub jako zestaw (seria SFPK)

• Okna wymiany ciepła na wszystkich powierzchniach klatek QSFP

• Obsługuje układy hosta zgodne z MSA i projekty nadajników-odbiorników

3. Rysunek techniczny

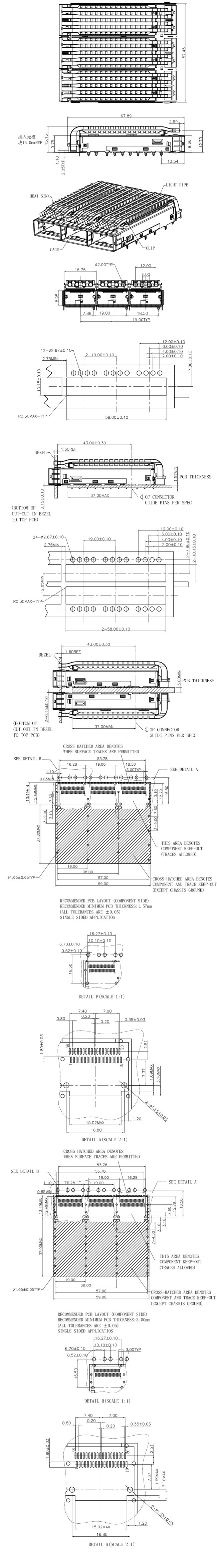

Szczegółowe informacje na temat wymiarów można znaleźć w poniższym rysunku

4. Zalety:

• Posiadamy własne formy sprzętowe i plastikowe
• Posiada 3 maszyny LS-WEDM
• Ma 12 maszyn WEDM i 8 maszyn CNC
• Posiada 20 maszyn szlifierskich i 12 elektrycznych maszyn wyładowczych
• Posiada 30 maszyn do tłoczenia
• Ma 55 wtryskarek z tworzyw sztucznych
• Ma warsztaty automatycznego montażu
• Szybka reakcja, profesjonalni inżynierowie badawczo-rozwojowi, zespół pozytywnej obsługi, zapewniają efektywność i dobrą organizację wszystkich procesów;
• 20 lat doświadczenia w różnorodnych złączach
• 1500 pracowników
• 58 inżynierów R&D.
• Fabryka o powierzchni 22000 metrów kwadratowych
• 20kk portów / miesiąc Pojemność
• Wspieramy serwis Costom;
• Nasze produkty są zgodne z certyfikatami RoHS, REACH i UL
• Długoterminowa korporacja z HUAWEI, ZTE, FOXCONN, XIAOMI, TCL i tak dalej
• 20KK Prots / miesięczna pojemność
• Certyfikacja międzynarodowego systemu zarządzania ISO9001, ISO14001, QC080000, OHSAS18001 i IECC

5. Aplikacje klatkowe QSFP28:

• Komunikacja danych
• Serwery wysokiej klasy
• Networking
• Fibre Channel i Gigabit Ethernet
• Sprzęt sieciowy
• Router / Switch
• Serwery
• Przechowywanie
• Telekomunikacja
• Przełączniki
• Sprzęt telekomunikacyjny

To nie jest ostateczna lista aplikacji dla tego produktu. Reprezentuje niektóre z bardziej powszechnych zastosowań.

6. Usługa dostosowywania

• Obsługa tworzenia zintegrowanego złącza QSFP28 z klatkami EMI, izolowanego złącza QSFP28 lub izolowanych klatek QSFP28

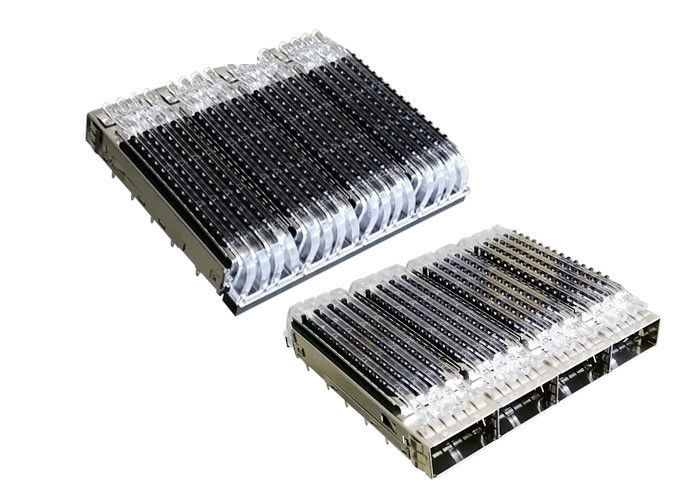

• Klatka QSFP28 może mieć konstrukcję 1 xn Ganged lub 2 xn Stacked
• Klatka QSFP28 może mieć inny otwór odprowadzający ciepło
• Klatka QSFP28 może być z lekkimi rurami lub bez, Wbudowana lub na górze lub na dole klatki
• Klatka QSFP28 może być z radiatorem lub bez, a radiator z innym stylem
• Klatka QSFP28 może być ze sprężyną palcową EMI lub elastomerową uszczelką
• Różne typy montażu, pasowanie wtłaczane lub słupek lutowniczy, a długość bolca można dostosować

7. Zalety klatki QSFP28:

8. Co to jest QSFP?

dostarczają serię zestawów klatkowych QSFP28 bez zintegrowanych złączy, które są szeroko stosowane w branży sieci, telekomunikacji i centrów danych. Następna generacja szybkich urządzeń I / O, obsługujących aplikacje Ethernet od 40G do 100G. Klatki ze stopu miedzi Press Fit oferują warianty sprężyny EMI lub uszczelki EMI i są w pełni kompatybilne wstecz z istniejącymi modułami optycznymi QSFP (transceiver) i zespołami kabli.

Nadajniki-odbiorniki QSFP28 są używane głównie w aplikacjach Ethernet od 40G do 100G, zwarta konstrukcja, niskie zużycie energii i niski koszt sprawiają, że jest to pierwsza opcja w aplikacji Ethernet 100G;

Klatka QSFP28 jest kompatybilna z następnymi typami urządzenia nadawczo-odbiorczego QSFP28 (moduł optyczny)

• Transceiver QGBP28 100GBASE-SR4
• Transceiver 100GBASE-PSM4QSFP28
• Transceiver QGBP28 100GBASE-LR4
• Transceiver QGBP28 100GBASE-CWDM4
