Zatrzaskowe złącze Qsfp28 SFP ze stopem miedzi Cztery porty Zatwierdzić ISO 9001 ISO 14001

Zatrzaskowa klatka Qsfp28 ze stopu miedzi Cztery porty ISO 9001 ISO 14001 Zatwierdzić

1. Co to jest QSFP?

Transceivery QSFP są dostępne z różnymi typami nadajników i odbiorników, co pozwala użytkownikom wybrać odpowiedni transceiver dla każdego łącza, aby zapewnić wymagany zasięg optyczny dla światłowodu wielomodowego lub jednomodowego. Moduły QSFP są powszechnie dostępne w kilku różnych kategoriach:

4 x 1 Gbit / s QSFP

Oryginalny dokument QSFP określał cztery kanały z Gigabit Ethernet, 4GFC (FibreChannel) lub DDR InfiniBand.

4 x 10 Gbit / s QSFP +

QSFP + to ewolucja QSFP do obsługi czterech kanałów 10 Gb / s przenoszących 10 Gigabit Ethernet, 10GFC FibreChannel lub QDR InfiniBand. 4 kanały można również połączyć w pojedyncze łącze 40 Gigabit Ethernet. Zwykle dotyczy to centrum danych, Ethernetu 40G, Infiniband i innych standardów komunikacji.

4 x 14 Gbit / s QSFP + (QSFP14)

Standard QSFP14 jest przeznaczony do przenoszenia FDR InfiniBand, SAS-3. lub Fibre Channel 16G

4 x 28 Gbit / s QSFP + (QSFP28)

Standard QSFP28 jest przeznaczony do przenoszenia 100 Gigabit Ethernet, EDR InfiniBand. lub Fibre Channel 32G. Ten typ urządzenia nadawczo-odbiorczego jest również używany z kablami przerywającymi podłączanymi bezpośrednio, aby dostosować pojedynczy port 100GbE do czterech niezależnych 25-gigabitowych portów Ethernet (QSFP28-do-4x-SFP28). Czasami ten rodzaj urządzenia nadawczo-odbiorczego jest również określany jako „QSFP100” lub „100G QSFP” ze względu na uproszczenie.

2. Kim jesteśmy?

dostarczają serię zestawów klatkowych QSFP28 bez zintegrowanych złączy, które są szeroko stosowane w branży sieci, telekomunikacji i centrów danych. Nowa generacja szybkich urządzeń I / O, obsługujących aplikacje Ethernet od 40G do 100G. Klatki ze stopu miedzi Press Fit oferują sprężyny EMI lub warianty uszczelek EMI i są w pełni kompatybilne wstecz z istniejącymi modułami optycznymi QSFP (Transceiver) i zespołami kabli.

Nadajniki-odbiorniki QSFP28 są używane głównie w aplikacjach Ethernet od 40G do 100G, zwarta konstrukcja, niskie zużycie energii i niski koszt sprawiają, że jest to pierwsza opcja w aplikacji Ethernet 100G;

Klatka QSFP28 jest kompatybilna z następnymi typami urządzenia nadawczo-odbiorczego QSFP28 (moduł optyczny)

• Transceiver QGBP28 100GBASE-SR4
• Transceiver 100GBASE-PSM4QSFP28
• Transceiver QGBP28 100GBASE-LR4
• Nadajnik-odbiornik 100GBASE-CWDM4 QSFP28

Z wyjątkiem powyższych rodzajów nadajników-odbiorników QSFP28;

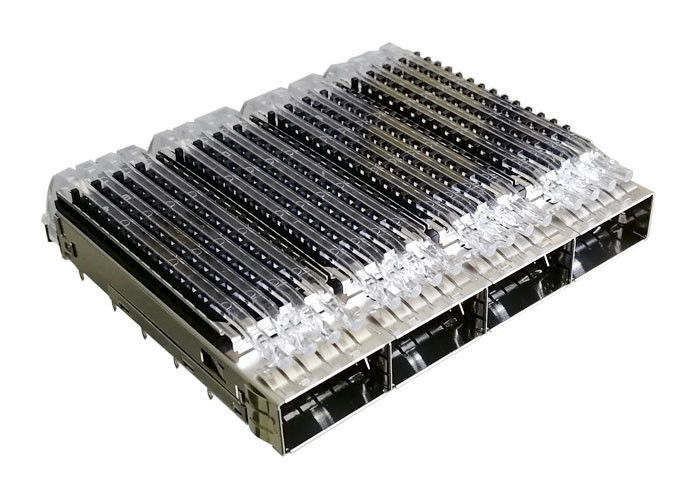

3 Klatka QSFP28 (49001-00N011 ) Struktura:

• 1 x 4 porty z klatką QSFP28 bez zintegrowanego złącza SFP
• Długość klatki QSFP28: 67,9 mm
• QSFP28 Szerokość klatki: 76,46 mm
• QSFP28 Wysokość klatki: 15,15 mm (z radiatorem)
• QSFP28 Klatka pasowana na wcisk PIN Długość: 2,05 mm
• Szerokość pojedynczego portu: 18,75 mm
• Wysokość pojedynczego portu: 8,95 mm
• Stampled i formowany metalowy koszyk z otworem rozpraszającym ciepło;
• Dzięki Light Pipes daj znać status linku
• Z radiatorem materiał radiatora to aluminium z powłoką z tlenku czarnego na powierzchni
• Naciśnij Fit Mount Type, można dostosować w razie potrzeby
• Materiał klatki: Stop miedzi
• CLIP: Stailness Steel
• Dzięki sprężynce EMI Tab zapewnisz lepszą ochronę EMI na ramce

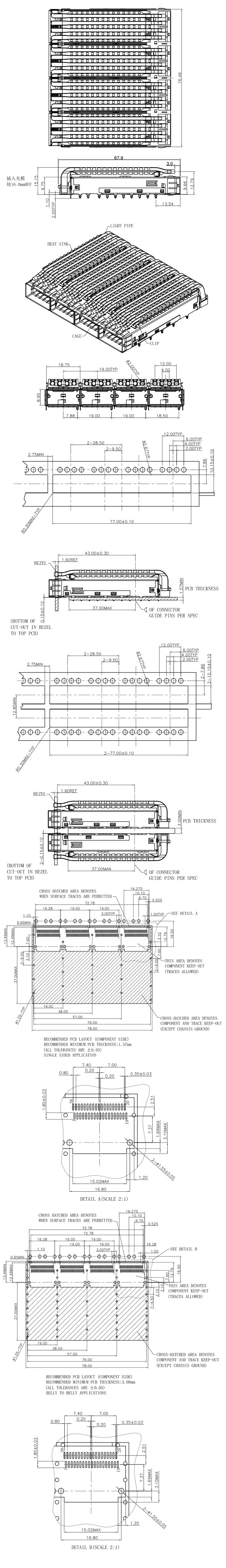

4. Rysunek techniczny

Szczegółowe informacje na temat wymiarów można znaleźć w poniższym rysunku

5. Usługa dostosowywania GLGNET

• Obsługa tworzenia zintegrowanego złącza QSFP28 z klatkami EMI, izolowanego złącza QSFP28 lub izolowanych klatek QSFP28
• Klatka QSFP28 może mieć konstrukcję 1 xn Ganged lub 2 xn Stacked
• Klatka QSFP28 może mieć inny otwór odprowadzający ciepło
• Klatka QSFP28 może być z lekkimi rurami lub bez, Wbudowana lub na górze lub na dole klatki
• Klatka QSFP28 może być z radiatorem lub bez, a radiator z innym stylem
• Klatka QSFP28 może być ze sprężyną palcową EMI lub elastomerową uszczelką
• Różne typy montażu, pasowanie wtłaczane lub słupek lutowniczy, a długość bolca można dostosować

6. Zastosowania klatki GLGNET QSFP28 ( 49007-00N011 ):

• Komunikacja danych
• Serwery wysokiej klasy
• Networking
• Fibre Channel i Gigabit Ethernet
• Sprzęt sieciowy
• Router / Switch
• Serwery
• Przechowywanie
• Telekomunikacja
• Przełączniki
• Sprzęt telekomunikacyjny

To nie jest ostateczna lista aplikacji dla tego produktu. Reprezentuje niektóre z bardziej powszechnych zastosowań.

7. Zalety GLGNET:

• Posiadamy własne formy sprzętowe i plastikowe
• Posiada 3 maszyny LS-WEDM
• Ma 12 maszyn WEDM i 8 maszyn CNC
• Posiada 20 szlifierek i 12 elektrycznych maszyn wyładowczych
• Posiada 30 maszyn do tłoczenia
• Ma 55 wtryskarek z tworzyw sztucznych
• Ma warsztaty automatycznego montażu
• Szybka reakcja, profesjonalni inżynierowie ds. Badań i rozwoju, zespół pozytywnej obsługi, zapewnienie efektywnego i dobrze zorganizowanego procesu;
• 20 lat doświadczenia w różnorodnych złączach
• 1500 pracowników
• 58 inżynierów R&D.
• Fabryka o powierzchni 22000 metrów kwadratowych
• 20kk portów / miesiąc Pojemność
• Wspieramy serwis Costom;
• Nasze produkty są zgodne z certyfikatami RoHS, REACH i UL
• Długoterminowa korporacja z HUAWEI, ZTE, FOXCONN, XIAOMI, TCL i tak dalej
• 20KK Prots / miesięczna pojemność
• Certyfikacja międzynarodowego systemu zarządzania ISO9001, ISO14001, QC080000, OHSAS18001 i IECC

8. Zalety klatki GLGNET QSFP28:
