Miejsce pochodzenia:
CHINY
Orzecznictwo:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

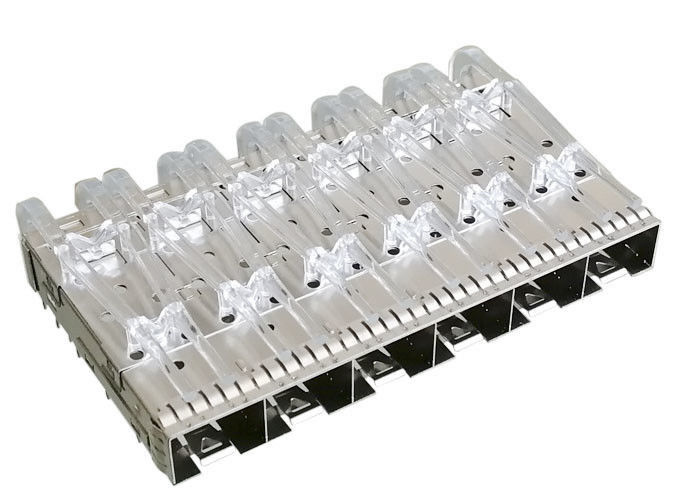

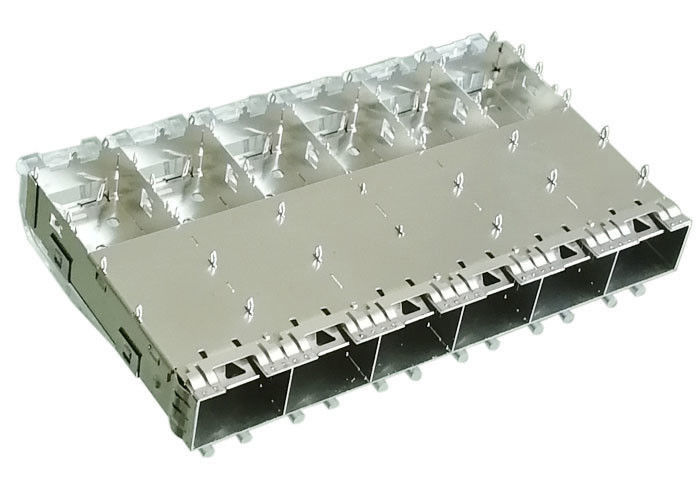

Press Fit SFP Cage 1x6 Multiple Port With EMI Finger Spring Light Pipes
Niewielka forma SFP wtykowa plus szereg produktów została zaprojektowana z myślą o zastosowaniach w branży sieci, telekomunikacji i centrów danych. Następna generacja szybkich urządzeń we / wy, obsługujących Ethernet InfiniBand o przepustowości 10 Gb / s, poprawiła wymagania dotyczące szybkości przesyłania danych. Klatki ze stopu miedzi Press Fit oferują sprężyny EMI lub warianty uszczelek EMI i są w pełni kompatybilne wstecz z istniejącymi modułami optycznymi SFP + i zespołami kabli.
IT ma różne produkty klatek SFP:
obsługuje kompletne rozwiązanie klatki SFP + złącza SFP; Aby klatki SFP można łączyć ze zintegrowanym złączem interfejsu, wystarczy wstawić transceiver SFP z zespołem światłowodu.
Ponadto obsługa niestandardowych różnych klatek SFP +, nasza usługa dostosowywania w następujący sposób:
1. SFP plus klatka (47036-00N011 ) Struktura:
| Opis produktu | 1 x 6 wielu portów SFP plus koszyk ze sprężyną palcową EMI i rurkami świetlnymi, bez zintegrowanego interfejsu |
| SFP plus długość klatki | 56,7 mm |
| SFP plus szerokość klatki | 85,95 mm |
| SFP plus wysokość klatki | 14,1 mm |
SFP plus Cage Press Fit Pin Długość | 2,05 mm |
| SFP plus szerokość pojedynczego portu klatki | 14,0 mm |
| SFP plus wysokość pojedynczego portu klatki | 8,95 mm |
| Wygląd | jednoczęściowa metalowa klatka ze stemplowanymi i formowanymi otworami rozpraszającymi ciepło |
| Lekkie rury | Za pomocą podaj status połączenia |
| Radiator | Bez może być dostosowany zgodnie z wymaganiami |
| Rodzaj Monuta | Naciśnij Fit Fit Type Type |
| Uszczelka EMI | Bez |
| Sprężyna karty EMI | Dzięki, zapewniają lepszą ochronę EMI |
2. SFP plus klatka (47036-00N011 ) Materiał :
3. SFP plus klatka (47036-00N011 ) Aplikacje:
4. SFP plus klatka (47036-00N011 ) Zaleta produktu:
| Pozycja | Korzyści |
| Konstrukcja MT zapakowana w taśmę i rolkę | Zapewnia łatwe wybieranie i umieszczanie na płytce drukowanej |
| Klatki jednoportowe dostępne w wersjach z wciskaniem, lutowane i PCI (1 °); klatki z rozcięciem dostępne w wersji wciskanej | Umożliwia stosowanie z różnymi grubościami płyt i procesami montażu |
| Zatrzaskowe ogony nadają się do aplikacji od brzucha do brzucha w klatkach pojedynczych i z zębami | Zapewnia najlepsze wykorzystanie nieruchomości PCB |
| Moduły zorientowane „brzuch do brzucha” po włożeniu | Łatwość usunięcia modułu z portu |
| Zintegrowane rury świetlne do użytku z diodami elektroluminescencyjnymi SMT (LED) | Dostarcza użytkownikowi informacje o statusie portu i aktywności |
| Unikalny zatrzask kciuka | Zapewnia intuicyjny mechanizm zaciskania i ciągnięcia |
| Urządzenia nadające się do podłączenia na gorąco | Umożliwiają wkładanie i wyjmowanie wtyczki bez wyłączania systemu |
| Zacisk wtykowy na płytce drukowanej | Eliminuje lutowanie, obniżając zastosowane koszty i unikając problemów związanych z lutowaniem |
| Klatki z uszami mają elastomerowe uszczelki 360 °, palce sprężyste i wiele lokalizacji bolców uziemiających | Zapewnia zaawansowane ekranowanie EMI na ramce |
| Uszczelka elastomerowa lub metalowa | Dwie opcje doskonałej ochrony EMI |
| Cynkowe odlewane skorupy | Zapewnij ekranowanie zakłóceń elektromagnetycznych 360 ° (EMI) |
5. Zalety:

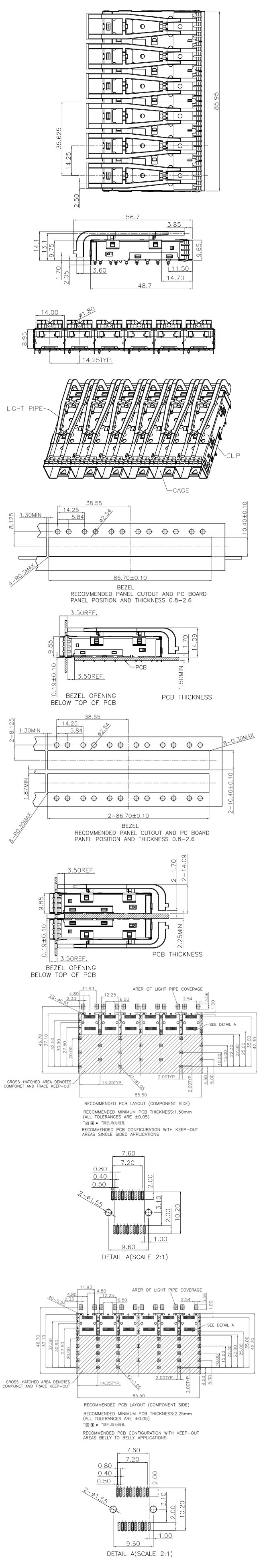

6. Rysunek techniczny
Szczegółowe informacje na temat wymiarów można znaleźć w poniższym rysunku
