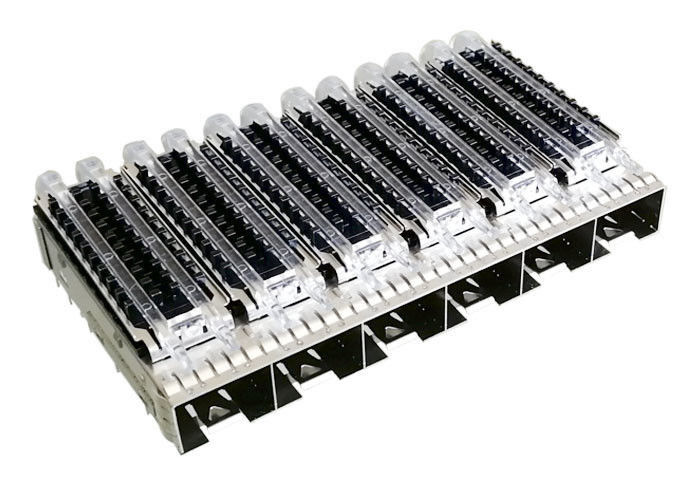

Na górnej powierzchni klatki Łącznik klatki SFP 1 X 6 połączony z rurkami świetlnymi radiatora

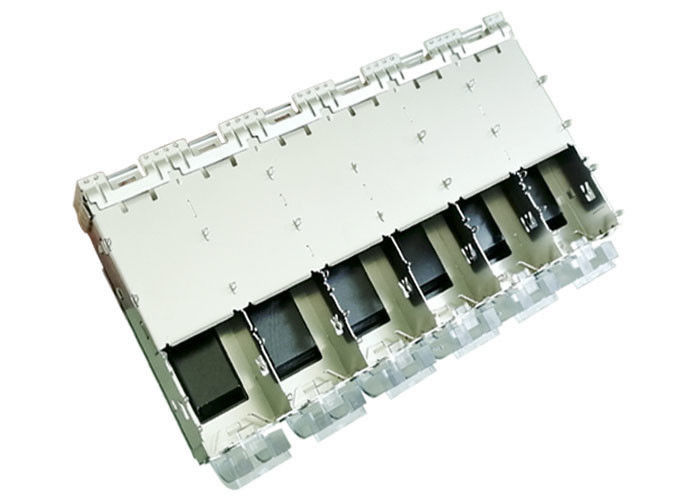

Na górnej powierzchni klatki Klatka SFP 1 X 6 z przymocowanymi rurkami świetlnymi z radiatorem

1. Przegląd SFP:

Small Form-Factor Pluggable (QSFP) to kompaktowy, nadający się do podłączania na gorąco nadajnik-odbiornik wykorzystywany w aplikacjach do przesyłania danych. Współczynnik kształtu i interfejs elektryczny są określone w umowie z wieloma źródłami (MSA) pod auspicjami Small Form Factor Committee. Łączy sprzęt sieciowy (taki jak serwery i przełączniki) z kablem światłowodowym lub aktywnym lub pasywnym połączeniem elektrycznym z miedzią. Jest to format branżowy opracowany i obsługiwany przez wielu dostawców komponentów sieciowych, pozwalający na przepływność od 1 Gb / s dla SFP i 10 Gbit / s dla QSFP + oraz do najwyższej prędkości 4x28 Gbit / s znanej jako QSFP28 używanej dla 100 Gbit / s linki.

produkować klatkę SFP, która może być ze zintegrowanym złączem lub bez niego (interfejs elektryczny);

Użytkownicy muszą przesyłać sygnał optyczny lub elektryczny na odległość z dużą prędkością, potrzebny jest światłowód, nadajnik-odbiornik SFP, interfejs elektryczny i klatka SFP ;

Klatka SFP to tak naprawdę klatka ekranująca dla EMI, jednoczęściowych materiałów ze stopu miedzi, z wieloma otworami do rozpraszania ciepła, kołkiem montażowym (przez otwór lub PIN pasowanym), lekkimi rurami i radiatorem.

2. Klatka SFP (47047-00N011   ) Struktura:

3. Klatka SFP (47047-00N011 ) Aplikacje:

• Serwery
• Przechowywanie
• Routery
• Przełączniki
• Telekomunikacja
• Sprzęt telekomunikacyjny
• Komunikacja danych
• Serwery wysokiej klasy
• Networking
• Fibre Channel i Gigabit Ethernet
• Sprzęt sieciowy

4. Usługa dostosowywania

• Obsługa tworzenia zintegrowanego złącza SFP z klatkami EMI, izolowanym złączem SFP lub izolowanymi klatkami SFP
• Klatka SFP może mieć konstrukcję 1 xn Ganged lub 2 xn Stacked
• Klatka SFP może mieć różny otwór odprowadzający ciepło
• Klatka SFP może być z lekkimi rurami lub bez, Wbudowana lub na górze klatki lub na dole
• Klatka SFP może być z radiatorem lub bez niego, a radiator z innym stylem
• Klatka SFP może być ze sprężyną palcową EMI lub elastomerową uszczelką
• Różne typy montażu, pasowanie wtłaczane lub słupek lutowniczy, a długość bolca można dostosować

5. Zalety produktu

Rozwiązania niestandardowe

Rozpraszanie ciepła

Nasze ulepszone termicznie rozwiązania oferują lepszy przepływ powietrza od przodu do tyłu i od tyłu do klatek, zapewniając lepsze odprowadzanie ciepła dla wiodącej w branży wydajności cieplnej.

Jakość sygnału

Aby poprawić jakość sygnału, portfolio SFP koncentruje się na obszarze zatrzasku w celu ograniczenia EMI i uniknięcia pogorszenia wydajności obwodu i zapewnienia zgodności ze standardami. Produkty oferowane są zarówno w wersji sprężyny EMI, jak i elastomerowej uszczelki EMI, aby spełnić wymagania systemowe klienta.

Kluczowe cechy i zalety, wydajność i elastyczność

1. Oferuje klatki w konfiguracjach z pojedynczym portem, z zębami (1xN) i w stosach (2xN); oferowane są również klatki do montażu od brzucha do brzucha
2. Zawiera elastomerowe uszczelki lub sprężyny do ochrony przed zakłóceniami elektromagnetycznymi
3. Oferuje opcje radiatora i lekkich rur
4. Ułożone klatki zawierają zintegrowane szybkie złącze
5. Uzupełnienie oferty SFP z kablami miedzianymi z bezpośrednim mocowaniem oraz złączami optycznymi LC i zespołami kabli
6. Dostępne są klatki do aplikacji kart PCI (kąt montażu jednego stopnia)

6. Zalety:

• Szybka reakcja, profesjonalni inżynierowie ds. Badań i rozwoju, zespół pozytywnej obsługi, zapewnienie efektywnego i dobrze zorganizowanego procesu;
• 20 lat doświadczenia w różnorodnych złączach
• 1500 pracowników
• 58 inżynierów R&D.
• Fabryka o powierzchni 22000 metrów kwadratowych
• 20kk portów / miesiąc Pojemność
• Wspieramy serwis Costom;
• Nasze produkty są zgodne z certyfikatami RoHS, REACH i UL
• Długoterminowa korporacja z HUAWEI, ZTE, FOXCONN, XIAOMI, TCL i tak dalej
• 20KK Prots / miesięczna pojemność
• Certyfikacja międzynarodowego systemu zarządzania ISO9001, ISO14001, QC080000, OHSAS18001 i IECC
• Posiadamy własne formy sprzętowe i plastikowe
• Posiada 3 maszyny LS-WEDM
• Ma 12 maszyn WEDM i 8 maszyn CNC
• Posiada 20 szlifierek i 12 elektrycznych maszyn wyładowczych
• Posiada 30 maszyn do tłoczenia
• Ma 55 wtryskarek z tworzyw sztucznych
• Ma warsztaty automatycznego montażu

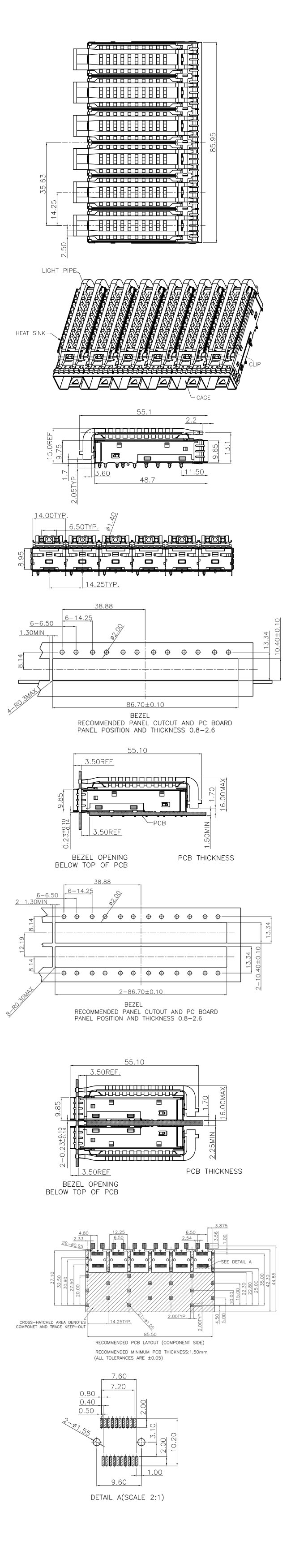

7. Rysunek techniczny

Szczegółowe informacje na temat wymiarów można znaleźć w poniższym rysunku
