4 porty Ganged Port Sfp Złącze Powierzchnia Przenikanie ciepła Windows

RoHS IECQ 4 porty Ganged Port Sfp Złącze Powierzchnia Przenikanie ciepła Okna

. Niewielka forma SFP wtykowa plus szereg produktów została zaprojektowana z myślą o zastosowaniach w branży sieci, telekomunikacji i centrów danych. Następna generacja szybkich urządzeń we / wy, obsługujących Ethernet InfiniBand o przepustowości 10 Gb / s, poprawiła wymagania dotyczące szybkości przesyłania danych. Klatki ze stopu miedzi Press Fit oferują sprężyny EMI lub warianty uszczelek EMI i są w pełni kompatybilne wstecz z istniejącymi modułami optycznymi SFP + i zespołami kabli.

Konstrukcja SFP jest bardziej kompaktowa niż XFP, X2, EXNPAK, koszt jest również niższy, staje się coraz bardziej popularny w dziedzinach sieci i telekomunikacji, które potrzebują większej prędkości transmisji i większej odległości transmisji;

może być twoim najlepszym Partnerem, mamy różnorodne produkty: klatki SFP, klatki QSFP, klatki SFP plus, klatki QSFP plus, klatki SFP28, klatki QSFP28 itp.

Struktura 1 xn lub 2 xn, inny otwór emisji ciepła, inny kod PIN do montażu, inny kod PIN pasowany na wcisk, z rurkami świetlnymi lub bez, z radiatorem lub bez niego, i tak dalej

1. Funkcje

• Dostępne z klatkami jedno- lub wieloportowymi (do montażu panelowego)

• Wygodny zestaw ze złączem SFP i klatką

• Trójwymiarowa konstrukcja stopy dla lepszego dopasowania wciskowego i kontaktu z otworami płyty głównej

• Jednoczęściowa konstrukcja ze stali nierdzewnej

• Konstrukcja niskoemisyjna dzięki składanym sprężynowym palcom - bez otworów na promieniowanie

• Ulepszone sprężyny wyskakujące z nadajnika-odbiornika

• Prosta i szybka instalacja / demontaż

• Otwory na płycie głównej nie są uszkodzone po zdjęciu klatki

• Wiązania z nadajnikami-odbiornikami SFP, SFP +, XFP lub ZENPAK

• Dostępne złącza i klatka

• Wciskane lub przelotowe przewody lutownicze na klatkach

• Dostępne pojedynczo lub jako zestaw (seria SFPK)

• Okna wymiany ciepła na wszystkich powierzchniach klatek SFP

• Obsługuje układy hosta zgodne z MSA i projekty nadajników-odbiorników

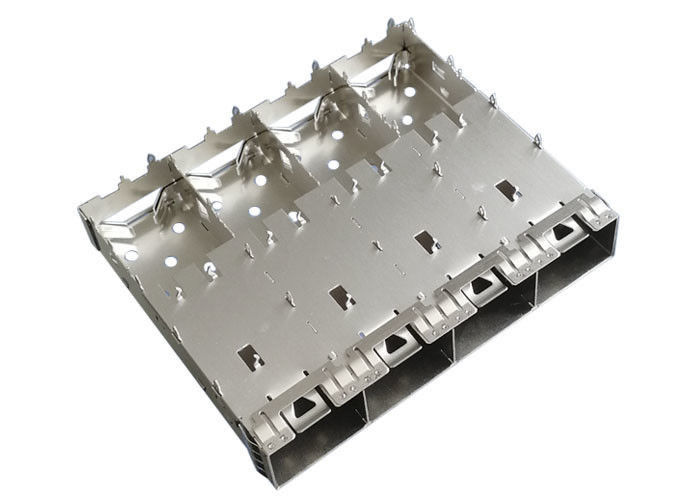

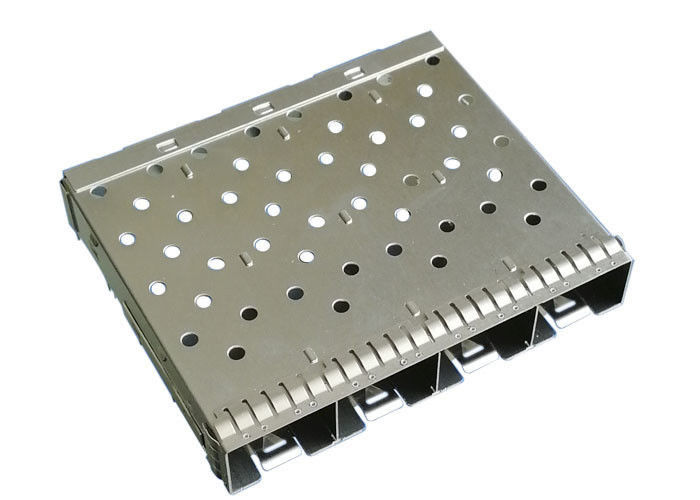

2. Struktura klatki SFP (47016-01N011):

• 1 x 4 Gange Klatka SFP, bez zintegrowanego złącza SFP
• Długość klatki SFP PLUS: 48,7 mm
• SFP PLUS Szerokość klatki: 57,45 mm
• Wysokość klatki SFP PLUS: 9,75 mm
• SFP PLUS Press Fit PIN Długość: 2,05 mm
• Stampled i formowana metalowa klatka z otworem rozpraszającym ciepło;
• Bez rur świetlnych można dowolnie dostosowywać
• Bez radiatora można dowolnie dostosowywać
• Naciśnij Fit Mount Type, można dostosować w razie potrzeby
• Materiał klatki: Stop miedzi
• CLIP: Stailness Steel
• Dzięki sprężynce EMI Tab zapewnisz lepszą ochronę EMI na ramce

3. Korzyści:

4. Zastosowanie klatek SFP PLUS:

• Komunikacja danych
• Serwery wysokiej klasy
• Networking
• Fibre Channel i Gigabit Ethernet
• Sprzęt sieciowy
• Router / Switch
• Serwery
• Przechowywanie
• Telekomunikacja
• Przełączniki
• Sprzęt telekomunikacyjny

To nie jest ostateczna lista aplikacji dla tego produktu. Reprezentuje niektóre z bardziej powszechnych zastosowań.

5. Zalety:

• Posiadamy własne formy sprzętowe i plastikowe
• Posiada 3 maszyny LS-WEDM
• Ma 12 maszyn WEDM i 8 maszyn CNC
• Posiada 20 szlifierek i 12 elektrycznych maszyn wyładowczych
• Posiada 30 maszyn do tłoczenia
• Ma 55 wtryskarek z tworzyw sztucznych
• Ma warsztaty automatycznego montażu
• Szybka reakcja, profesjonalni inżynierowie ds. Badań i rozwoju, zespół pozytywnej obsługi, zapewnienie efektywnego i dobrze zorganizowanego procesu;
• 20 lat doświadczenia w różnorodnych złączach
• 1500 pracowników
• 58 inżynierów R&D.
• Fabryka o powierzchni 22000 metrów kwadratowych
• 20kk portów / miesiąc Pojemność
• Wspieramy serwis Costom;
• Nasze produkty są zgodne z certyfikatami RoHS, REACH i UL
• Długoterminowa korporacja z HUAWEI, ZTE, FOXCONN, XIAOMI, TCL i tak dalej
• 20KK Prots / miesięczna pojemność
• Certyfikacja międzynarodowego systemu zarządzania ISO9001, ISO14001, QC080000, OHSAS18001 i IECC

W pobliżu

6. Usługa dostosowywania

• Obsługa tworzenia zintegrowanego złącza SFP z klatkami EMI, izolowanym złączem SFP lub izolowanymi klatkami SFP
• Klatka SFP może mieć konstrukcję 1 xn Ganged lub 2 xn Stacked
• Klatka SFP może mieć różny otwór odprowadzający ciepło
• Klatka SFP może być z lekkimi rurami lub bez, Wbudowana lub na górze klatki lub na dole
• Klatka SFP może być z radiatorem lub bez niego, a radiator z innym stylem
• Klatka SFP może być ze sprężyną palcową EMI lub elastomerową uszczelką
• Różne typy montażu, pasowanie wtłaczane lub słupek lutowniczy, a długość bolca można dostosować

7. Dlaczego warto wybrać USA?

OUR oferuje swoją klatkę dla transceiverów Small Form Factor Pluggable (SFP) o najbardziej sztywnej konstrukcji mechanicznej dostępnej na rynku. Klatka została zaprojektowana do pasowania wtłaczanego w celu zmniejszenia nakładów produkcyjnych o dużej objętości. Wygięte zewnętrznie sprężyny stykowe opaski i jednoczęściowa konstrukcja zwiększają wydajność EMI.

• Niska cena
• Kompaktowa forma, mniejsza niż XFP, X2, EXNPAK;
• Różne produkty, klatki SFP, klatki QSFP, klatki SFP plus, klatki QSFP plus, klatki SFP28, klatki QSFP28 itp.
• wsparcie dostosowywania: radiator, rury świetlne, długość PIN, typ montażu, 1 xn lub 2 xn, ze zintegrowanym złączem lub bez;

Rozwiązania niestandardowe

Rozpraszanie ciepła

Nasze ulepszone termicznie rozwiązania oferują lepszy przepływ powietrza od przodu do tyłu i od tyłu do klatek, zapewniając lepsze odprowadzanie ciepła dla wiodącej w branży wydajności cieplnej.

Jakość sygnału

Aby poprawić jakość sygnału, portfolio SFP koncentruje się na obszarze zatrzasku w celu ograniczenia EMI i uniknięcia pogorszenia wydajności obwodu i zapewnienia zgodności ze standardami. Produkty oferowane są zarówno w wersji sprężyny EMI, jak i elastomerowej uszczelki EMI, aby spełnić wymagania systemowe klienta.

Kluczowe cechy i zalety, wydajność i elastyczność

1. Oferuje klatki w konfiguracjach z pojedynczym portem, z zębami (1xN) i w stosach (2xN); oferowane są również klatki do montażu od brzucha do brzucha
2. Zawiera elastomerowe uszczelki lub sprężyny do ochrony przed zakłóceniami elektromagnetycznymi
3. Oferuje opcje radiatora i lekkich rur
4. Ułożone klatki zawierają zintegrowane szybkie złącze
5. Uzupełnienie oferty SFP z kablami miedzianymi z bezpośrednim mocowaniem oraz złączami optycznymi LC i zespołami kabli
6. Dostępne są klatki do aplikacji kart PCI (kąt montażu jednego stopnia)

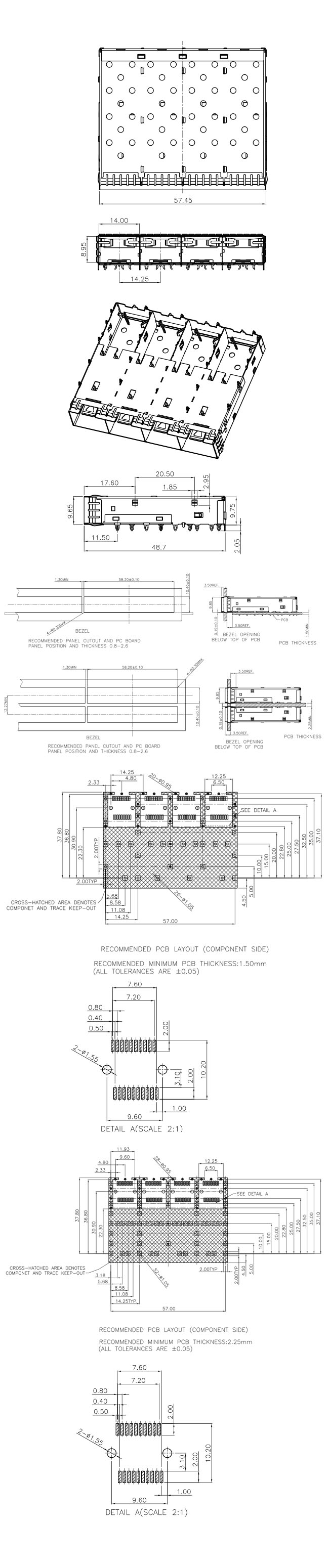

8. Rysunek techniczny

Szczegółowe informacje na temat wymiarów można znaleźć w poniższym rysunku
