Miejsce pochodzenia:
CHINY
Orzecznictwo:
CE ROHS
Seria SMA to rodzaj mini koncentrycznego złącza RF o wysokiej częstotliwości, opracowanego i wyprodukowanego zgodnie z MIL-C-39012 przez Xi'an Elite Electronic Industrial Co., Ltd. Charakteryzuje się małą objętością, dobrą przepustowością, doskonałymi właściwościami elektrycznymi . Jest to najczęściej stosowane złącze koncentryczne RF w różnych obszarach komunikacji mikrofalowej i mikrofalowego urządzenia pomiarowego. Opracowane przez naszą firmę złącze o wysokiej wydajności może dochodzić do 20 GHz.
Specyfikacja:
| Parametry elektryczne | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | Podłącz za pomocą kabla solf DC ~ 12,4 GHz | ||
| Podłącz za pomocą półsztywnego kabla DC ~ 18GHz | |||
| Napięcie znamionowe | 335VRMS * | ||
| Dielektryki Odporność na napięcie | 1000 VRMS * | ||
| Rezystancja izolacji | ≥5000MΩ | ||
| Środkowy opór | Dyrygent centralny | ≤3,0 mΩ | |
| Zewnętrzny przewodnik | ≤2,0 mΩ | ||
| VSWR | ≤1,3 | ||
| Charakterystyka materiałowa i mechaniczna | |||
| Dyrygent centralny | Męski | Mosiądz Pozłacany | |
| Płeć żeńska | Sn-P Pozłacane brązem | ||
| Elastyczny kontakt | Brąz berylowy Niklowany | ||
| Shell i inne części metalowe | Mosiądz niklowany | ||
| Pasywacja nierdzewna | |||
| Zaciskany rękaw | Mosiądz niklowany | ||
| Moment dokręcający połączenia | 0,79–1,13 N. M | ||
| Trwałość | 500 cykli | ||
| Uszczelka | Silikonowa guma | ||
| Izolatory | PTFE | ||

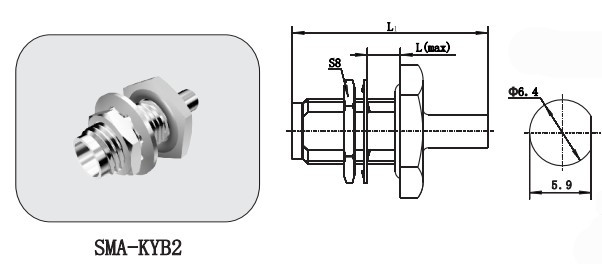

Szczegółowe obrazy:
Jednostka: mm
| Model nr. | Opis | L. | L1 |
| SMA-KYB2 | Złącze żeńskie SMA do kabla 0,086 | 2.5 | 19 |
| SMA-KYB2-1 | Złącze żeńskie SMA do kabla 0,086 | 4.6 | 17.5 |
Zalety:
1. Złącze SMA RF to wysokiej jakości i szybkie kombinacje, po prostu skręcając razem dwa złącza, bez konieczności lutowania ani zaciskania
2. Złącza elektryczne SMA są szeroko stosowane w kuchenkach mikrofalowych, antenach i przyrządach testujących itp
3. Złącze SMA RF to złącza gwintowe koncentryczne RF z miniaturowym rozmiarem, odporne na wibracje i szeroki zakres częstotliwości do 18 GHz
4. Złącza SMA RF są dostępne w szybkozłączu, wtykowym lub standardowym interfejsie, w wersjach prostych, 90 stopni, a także w przegrodach lub w konfiguracji z 4 otworami
Podanie:
*Sieć
*Radar
*Automobilowy
* Satcom
* Komputer / LAN
* Internet szerokopasmowy
*Oprzyrządowanie
* Anteny z układem fazowym
* Telekomunikacja
* Lotnictwo
* Połączenie typu płytka-płytka
Szczegóły pakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajów łączników. Jeśli łącznik, którego używasz, nie zostanie znaleziony, skontaktuj się z nami, podając swoje dane.
