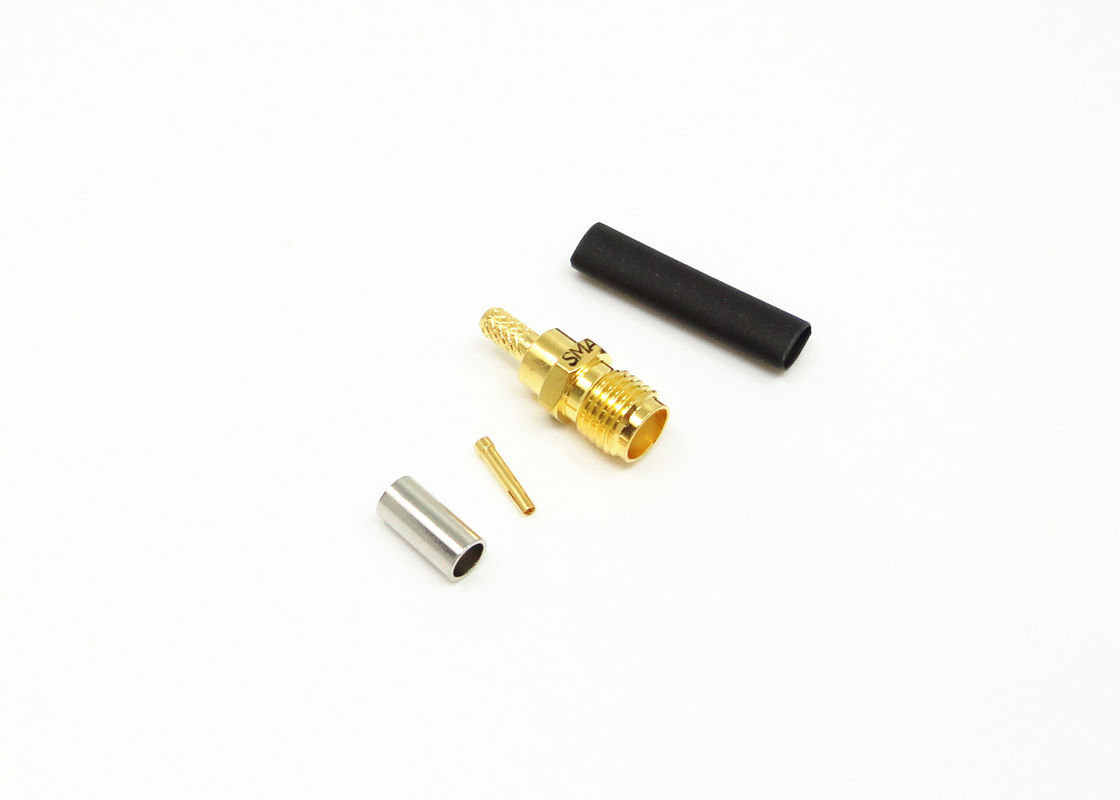

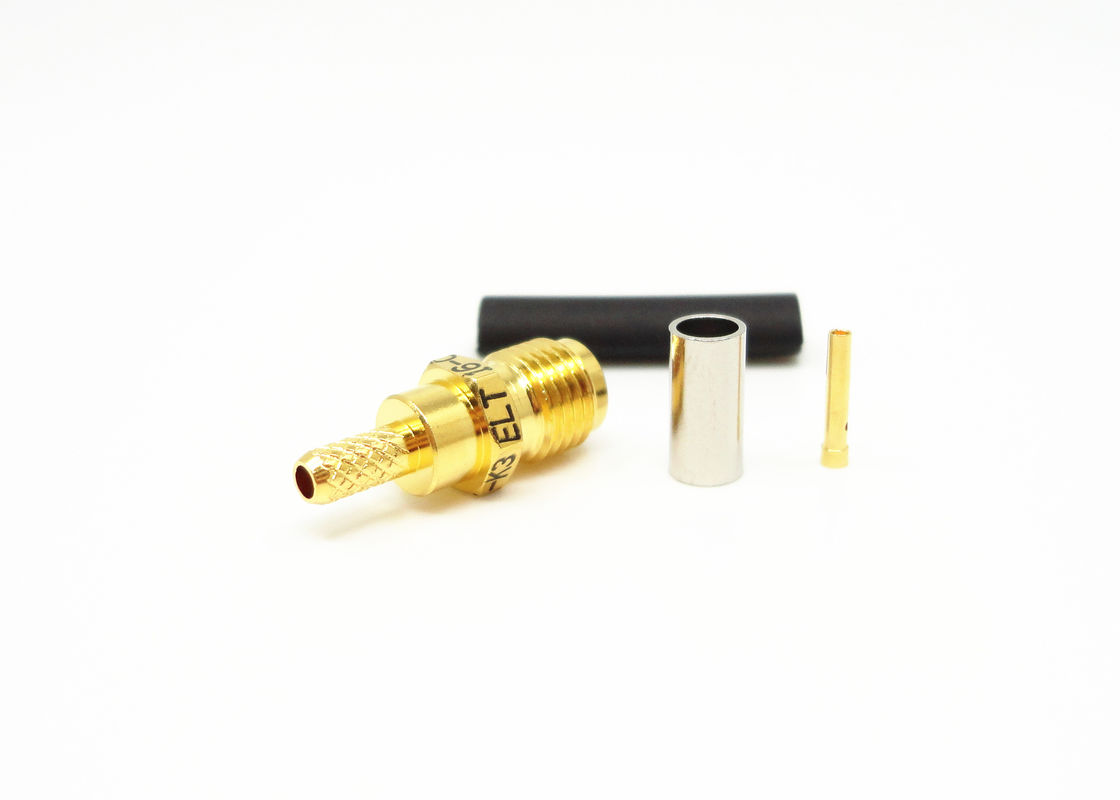

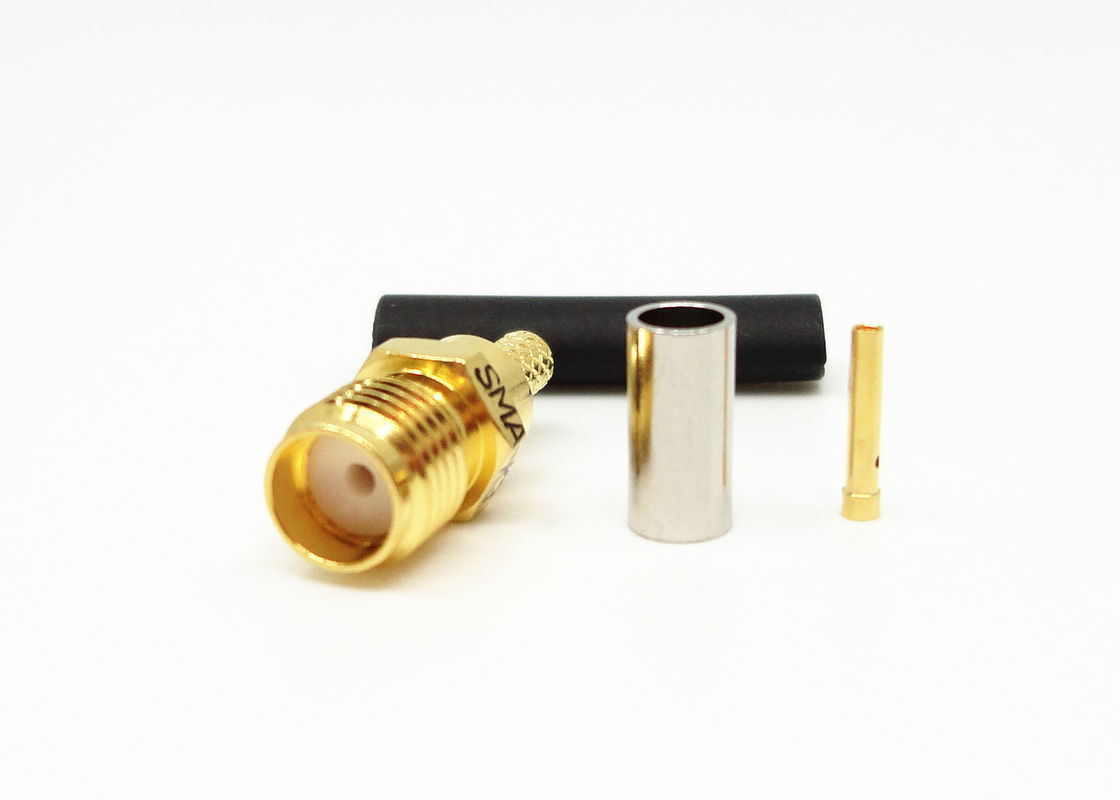

Kabel RG316 Złącze SMA Mosiądz żeński Impedancja 50Ω Wysoka częstotliwość

złącze anteny sma

złącze grodzi sma

Miejsce pochodzenia:

CHINY

Orzecznictwo:

CE ROHS

Skontaktuj się z nami

Poprosić o wycenę

Kabel RG316 Złącze SMA Mosiądz żeński Impedancja 50Ω Wysoka częstotliwość

Szczegóły Produktu

Trwałość:

500 cykli

Częstotliwość:

DC ~ 18 GHz

Impedancja:

50Ω

Płeć:

Męski

Modelu:

SMA-K3

Poszycia:

Pozłacane / Pasywacja

Nazwa produktu:

SMA RF Conector

Podkreślić:

złącze anteny sma

złącze grodzi sma

Warunki płatności i wysyłki

Minimalne zamówienie

Do negocjacji

Cena

negocjowalne

Szczegóły pakowania

Standardowe funkcje eksportu karton

Czas dostawy

W ciągu 3 tygodni

Zasady płatności

T/T, l/c, Western Union

Możliwość Supply

100 000 sztuk miesięcznie

Produkty powiązane

Pozłacane złącze męskie SMA Złącze elektryczne Złącze kabla do zaciskania RF

Najlepszą cenę

Pozłacane złącze męskie SMA Złącze kabla do zagniatania pod kątem prostym

Najlepszą cenę

Złącze żeńskie SMA z przegrodą prostą DC - Zakres częstotliwości 18 GHz

Najlepszą cenę

Złącze antenowe SMA o małej objętości Żeńskie 2 otwory Otwór kołnierzowy Zatwierdzone CE

Najlepszą cenę

Skontaktuj się z nami

861329934567

ecergood@maoyt.com

86-0731-6531333

Skontaktuj się teraz

Opis produktu

Złącze męskie SMA RF ze stali nierdzewnej do kabla LMR200 MF147B CXN3449

Seria SMA to rodzaj mini koncentrycznego złącza RF o wysokiej częstotliwości, opracowanego i wyprodukowanego zgodnie z MIL-C-39012 przez Xi'an Elite Electronic Industrial Co., Ltd. Charakteryzuje się małą objętością, dobrą przepustowością, doskonałymi właściwościami elektrycznymi . Jest to najczęściej stosowane złącze koncentryczne RF w różnych obszarach komunikacji mikrofalowej i mikrofalowego urządzenia pomiarowego. Opracowane przez naszą firmę złącze o wysokiej wydajności może dochodzić do 20 GHz.

Specyfikacja:

Parametry elektryczne
Impedancja		50Ω
Zakres częstotliwości		Podłącz za pomocą kabla solf DC ~ 12,4 GHz
		Podłącz za pomocą półsztywnego kabla DC ~ 18GHz
Napięcie znamionowe		335VRMS *
Dielektryki Odporność na napięcie		1000 VRMS *
Rezystancja izolacji		≥5000MΩ
Środkowy opór		Dyrygent centralny	≤3,0 mΩ
		Zewnętrzny przewodnik	≤2,0 mΩ
VSWR		≤1,3
Charakterystyka materiałowa i mechaniczna
Dyrygent centralny	Męski	Mosiądz Pozłacany
	Płeć żeńska	Sn-P Pozłacane brązem
Elastyczny kontakt		Brąz berylowy Niklowany
Shell i inne części metalowe		Mosiądz niklowany
		Pasywacja nierdzewna
Zaciskany rękaw		Mosiądz niklowany
Moment dokręcający połączenia		0,79–1,13 N. M
Trwałość		500 cykli
Uszczelka		Silikonowa guma
Izolatory		PTFE

Podanie:

*Sieć

*Radar

*Automobilowy

* Satcom

* Komputer / LAN

* Internet szerokopasmowy
*Oprzyrządowanie
* Anteny z układem fazowym
* Telekomunikacja
* Lotnictwo
* Połączenie typu płytka-płytka

Szczegółowe obrazy:

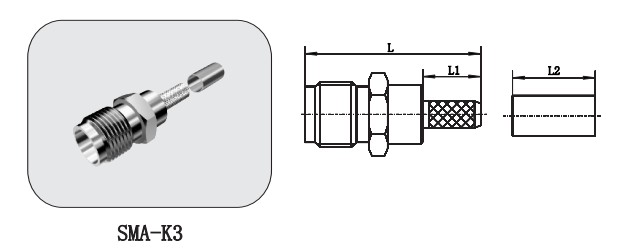

Model nr.	Opis	L (mm)	L1	L2	Rodzaj kabla

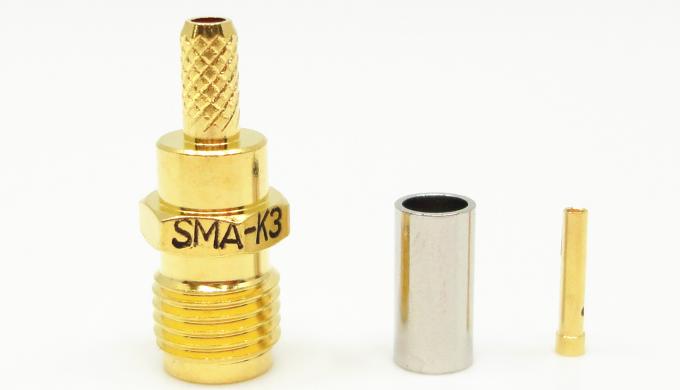

SMA-K3	Złącze żeńskie SMA do kabla RG316	17	5.6	8	RG316
SMA-K4	Złącze żeńskie SMA do kabla SFF	19,9	8.5	10	SFF-50-2-2
SMA-K5G	Złącze żeńskie ze stali nierdzewnej do kabla SFF	22	10	12	SFF-50F3-1

Szczegóły pakowania:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów

UWAGA:
Mamy ponad 10 000 rodzajów łączników. Jeśli łącznik, którego używasz, nie zostanie znaleziony, skontaktuj się z nami, podając swoje dane.
