Miejsce pochodzenia:
CHINY
Orzecznictwo:
CE ROHS
Wysokiej jakości złącze koncentryczne RF SMA męski wtyk lutowany RF
Seria SMA to rodzaj mini koncentrycznego złącza RF o wysokiej częstotliwości. Charakteryzuje się małą objętością, dobrą przepustowością, doskonałą charakterystyką elektryczną. SMA jest najczęściej stosowanym złączem koncentrycznym RF w różnych obszarach komunikacji mikrofalowej i mikrofalowego urządzenia pomiarowego. Opracowane przez naszą firmę złącze o wysokiej wydajności może dochodzić do 20 GHz.
Specyfikacja:
| Parametry elektryczne | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | Podłącz za pomocą kabla solf DC ~ 12,4 GHz | ||
| Podłącz za pomocą półsztywnego kabla DC ~ 18GHz | |||
| Napięcie znamionowe | 335VRMS | ||
| Dielektryki Odporność na napięcie | 1000 VRMS | ||
| Rezystancja izolacji | ≥5000MΩ | ||
| Środkowy opór | Dyrygent centralny | ≤3,0 mΩ | |
| Zewnętrzny przewodnik | ≤2,0 mΩ | ||
| VSWR | ≤1,3 | ||
| Charakterystyka materiałowa i mechaniczna | |||
| Dyrygent centralny | Męski | Mosiądz Pozłacany | |
| Płeć żeńska | Sn-P Pozłacane brązem | ||
| Elastyczny kontakt | Brąz berylowy Niklowany | ||
| Shell i inne części metalowe | Mosiądz niklowany | ||
| Pasywacja nierdzewna | |||
| Zaciskany rękaw | Mosiądz niklowany | ||
| Izolatory | PTFE | ||
| Uszczelka | Silikonowa guma | ||
| Trwałość | 500 cykli | ||
| Moment dokręcający połączenia | 0,79–1,13 N. M | ||
Specyfikacja środowiskowa:
| temperatura robocza | Od -40 do + 85 ° C |

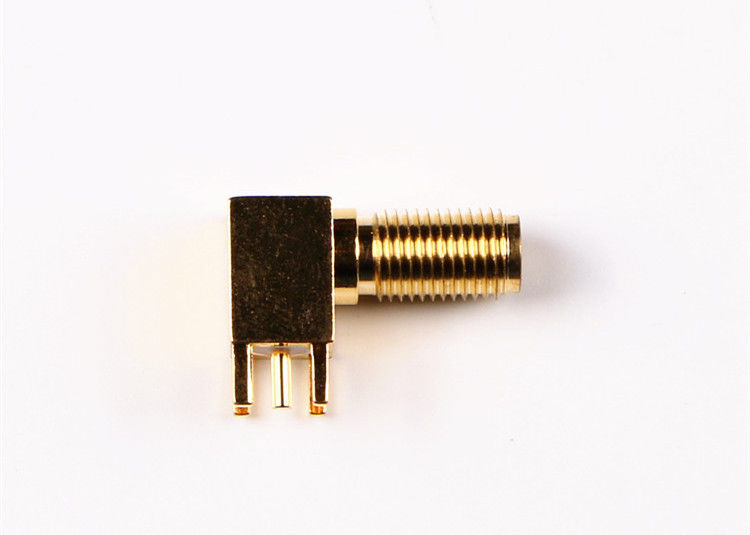

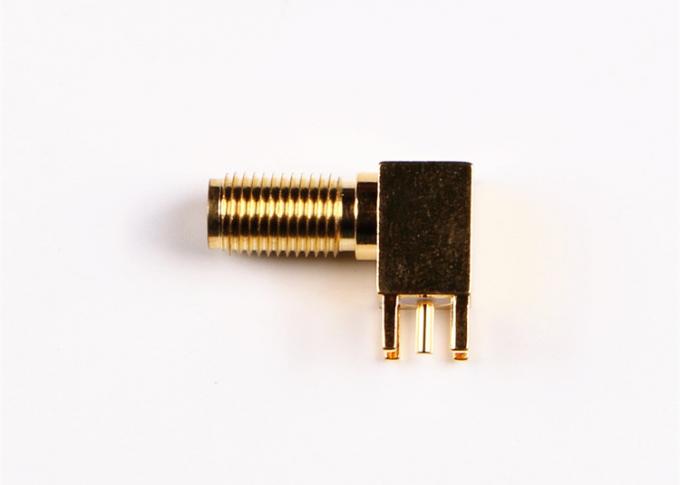

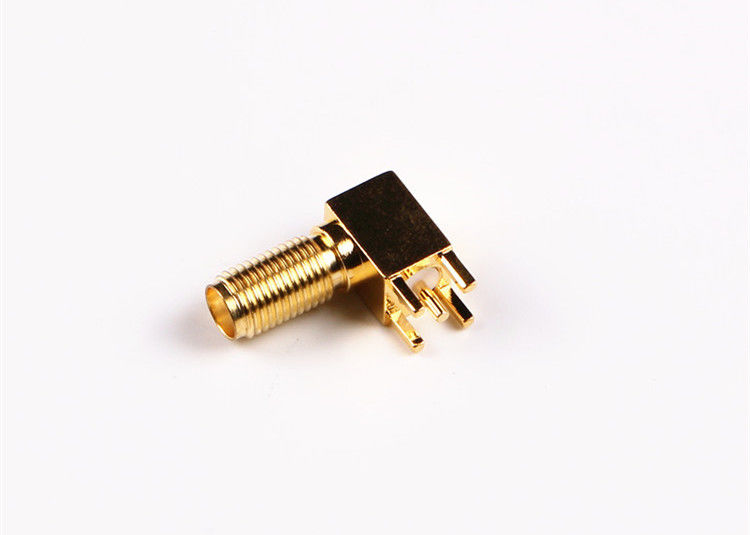

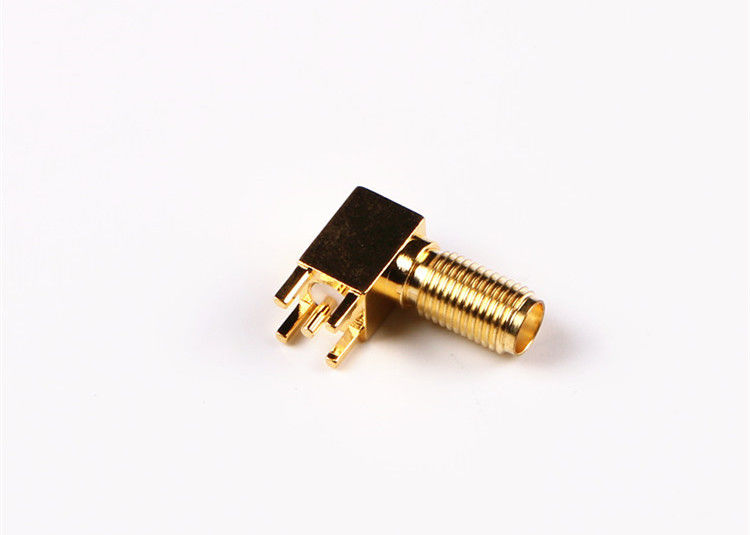

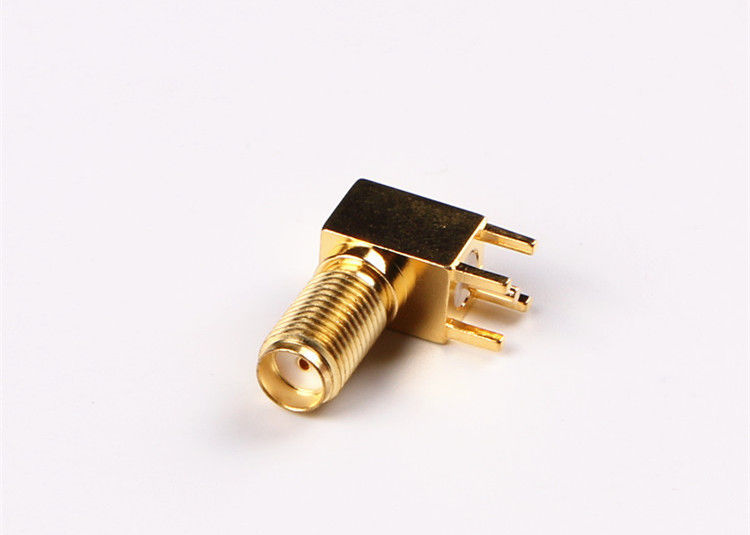

Szczegóły produktu:
Cechy:
1, złącza SMA RF są dostępne w szybkim połączeniu, w wersji push-on lub w interfejsie standardowym, w wersjach prostych, 90 stopni, a także w grodziach lub w konfiguracji z 4 otworami
2, złącze RF SMA jest wysokiej jakości i szybkimi kombinacjami poprzez proste skręcenie dwóch złącz, bez konieczności lutowania ani zaciskania
3, złącza elektryczne SMA są szeroko stosowane do mikrofalówek, anten i oprzyrządowania testującego itp
4, złącze SMA RF to złącza gwintowe koncentryczne RF z miniaturowym rozmiarem, odporne na wibracje i szeroki zakres częstotliwości do 18 GHz (nasze złącza RF SMA mogą wynosić 20 GHz)
Podanie:
* Lotnictwo
* Internet szerokopasmowy
* Internet szerokopasmowy
* Oprzyrządowanie
* Oprzyrządowanie
* Anteny z układem fazowym
* Telekomunikacja
* Połączenie typu płytka-płytka
Katalog produktów:
| Adapter RF |
| Złącze RF SMA / SSMA |
| Złącze RF SMP / SSMP |
| Złącze RF TNC |
| Złącze RF typu N. |
| Złącze RF MCX / MMCX |
| Złącze RF BNC Złącza milimetrowe (2,4 mm, 2,92 mm) |
| Zespoły kabli RF |
| Adapter falowodu do koncentrycznego |
| Hermetyczne uszczelnienia od szkła do metalu |
| Złącze serii J30J |
| Mikrofalowe złącza obrotowe |
UWAGA:
Mamy ponad 10 000 rodzajów produktów połączeniowych ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.)), Jeśli używane złącze jest nie znaleziono, skontaktuj się z nami, podając swoje dane.
