Miejsce pochodzenia:
CHINY
Orzecznictwo:
TUV, UL, 3C, CE, ROHS, ISO90001
• Wysokoprądowe bezpieczeństwo aplikacji i stabilny drut. Przewód 0,3 mm ~ 2,5 mm² dla wodoodpornego męskiego złącza żeńskiego 3 + 9 pinów serii M25 .
• prąd / napięcie wodoodpornego męskiego złącza żeńskiego wynosi 30 A + 5 A / 300 V + 60 V. wytrzymałe napięcie wynosi 1500 V AC.
• Temperatura pracy: -40 ° C ~ + 105 ° C
• Dostępne są wtyki 2-22 z serii M25 dla różnych wymagań przemysłowych. męskie, żeńskie i gniazdo są dostępne.
• Miedziane igły złącza są wyposażone w pozłacaną technologię, która jest odporna na korozję i nadaje się do wysokich / niskich temperatur, transmisja prądu jest bardziej stabilna i bezpieczna.
Specyfikacja wodoodpornego złącza kablowego 3 + 9 pinów
| SPECYFIKACJA | |||||
| Przeznaczenie | Wodoodporne złącze kabla 3 + 9 pinów do spawania | ||||
| Model nr. | 51-109311-01 | ||||
| Pozycja | Specyfikacja | ||||
| 1. Charakterystyka elektryczna | |||||
| 1A | Rezystancja kontaktowa | 10mΩ maks. | |||
| 1B | Rezystancja izolacji | 10 MΩ min. | |||
| 1C | Wytrzymać napięcie | 1500 V AC Nie będzie awarii. | |||
| 1D | Ocena | 30A + 5A 300 V + 60 V. | |||
| 2. Mechaniczny | |||||
| 2A | Siła krycia / Unmating | Siła krycia i unmatingu: 10 ~ 30N Dane testowe: 22N, 23N, 25N, 26N, 23N | |||
| 2B | Test na życie | Krycia i Unmating 500 cykli | |||
| 3. Materiał | |||||
| 3A | Materiał styku Poszycie | stop miedzi ze złoceniem | |||
| 3B | Materiał kontaktowy | Mosiądz (C3604) | |||
| 3C | Materiał obudowy | PA66 | |||
| 4. Środowisko | |||||
| 4B | Zakres temperatur pracy: | -30 ℃ ~ + 80 ℃ | |||
| 4C | Konserwatywny zakres temperatur: | -40 ℃ ~ + 85 ℃ | |||
Więcej szczegółów:
• Odporność na wibracje, udarność, odporność na rozciąganie.
• pozłacany styk, wysoka wydajność odporności na korozję i przewodność elektryczna skutecznie.
• OEM / ODM są akceptowane. długość kabla można dostosować.
Podanie
► Złącza serii M25 mogą być szeroko stosowane w oświetleniu LED wewnątrz i na zewnątrz, do zasilania elektrycznego, oświetlenia krajobrazowego, podwodnego, sprzętu itp., Mają wysoki stopień wodoodporności - IP67.
► Może skutecznie przeciwdziałać wibracjom i wstrząsom, a także może zapobiegać zerwaniu połączenia spowodowanemu ciągnięciem kabli. Jest absolutnie niezawodny i wygodny do podłączenia w bardzo ograniczonej przestrzeni.
► Wodoodporne złącze zewnętrzne ma stopień wodoodporności IP67, działa niezawodnie w drzwiach, na zewnątrz.

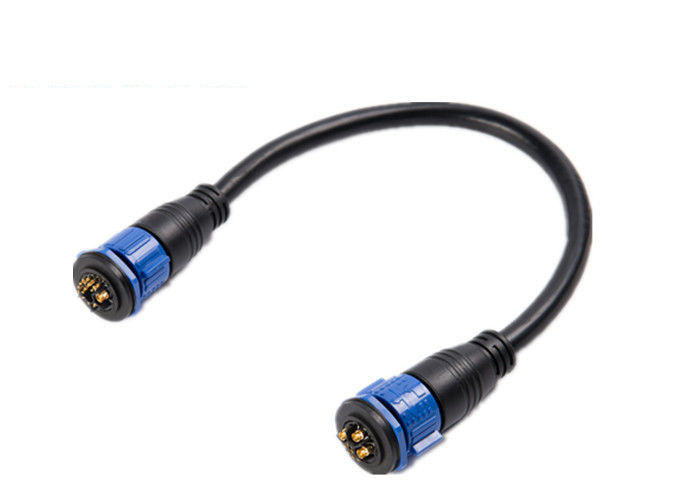

Zdjęcie ze szczegółami produktu
