Miejsce pochodzenia:
CHINY
Orzecznictwo:
ISO9001 SGS-ROHS2.0

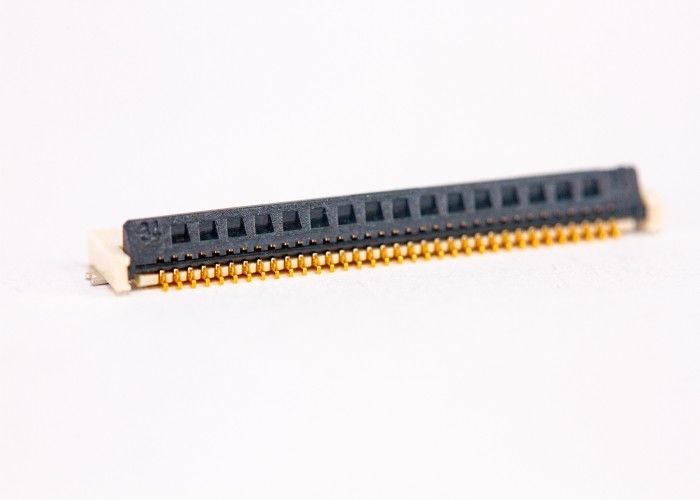

Skok 0,5 mm wysokość 1,8 mm 6-70PIN przedni otwarty przedni zamek typ dwustronny styk FPC / FFC connecto r
Elastyczny płaski kabel , lub FFC , odnosi się do dowolnego rodzaju kabla elektrycznego, który jest zarówno płaski, jak i elastyczny, z płaskimi litymi przewodnikami. Elastyczny płaski kabel jest rodzajem elastycznej elektroniki. Jednak termin FFC zwykle odnosi się do wyjątkowo cienkiego płaskiego kabla często występującego w aplikacjach elektronicznych o dużej gęstości, takich jak laptopy i telefony komórkowe. Czasami określenie FPC (elastyczny obwód drukowany) jest nawet - nieco niedokładnie - stosowane w odniesieniu do dowolnego rodzaju FFC, jednak dokładniej używa się go do opisania obwodów trawionych lub drukowanych, które zawierają elementy i są zbudowane na elastycznym materiale. FFC to zwykle proste połączenia bez żadnych komponentów.
Opis produktu
| Napięcie znamionowe | 50 V (AC / DC) |
| Prąd znamionowy | 0,5 A / PIN |
| Retencja kabla | ＞ 0,3 N / PIN |
| Impedancja kontaktowa | 100mΩ Max |
| Rezystancja izolacji | 50MΩ min |
| grubość kabla | 0,2 mm +/- 0,02 mm |
| Metoda spawania | Automatyczna łatka SMT |
| Uszczelka | Nadaje się do pakowania na taśmie SMT |
| Ilość w opakowaniu | 3000 sztuk / objętość |
Skład materiału:
Mechanizm projektowania struktury:
1) Nazwa serii Seria: PITCH 0,3 mm FFC / FPC DUAL CONTACT SIDE CONNECTOR (H = 0,9mm) złącze blokady obrotu
2) Pozycja PIN Pozycja PIN: Patrz rysunek produktu Patrz rysunek
3) Rodzaj kontaktu Kontakt: Styk dwustronny Styk dwustronny
4) Kształt końcówki TML Rodzaj lutowania: typ SMT
5) Nadaje się do grubej PCB FPC Grubość: T = 0,2 ± 0,02 mm
6) Specyfikacja poszycia: patrz rysunek produktu patrz rysunek
7) Współpłaszczyznowość lutowności Współpłaszczyznowość: 0,10 mm MAKS
Parametr wydajności:
1) Stan standardowy Warunki standardowe:
A Temperatura pracy: -40 ~ + 85 ° C Brak złącza kondensacji. W warunkach lodowych Bez lodu i rosy
B Użyj wilgotności Operacja Wilgotność: 20-85% RH
Temperatura przechowywania C Temperatura przechowywania: -10 ~ + 50 ° C bez złącza kondensacji. W warunkach lodowych Bez lodu i rosy
D Oszczędzaj wilgotność Przechowywanie Wilgotność: 20 ～ 85% RH
2) Napięcie znamionowe Ocena Napięcie: temperatura otoczenia 20 ° C 50 V (AC / DC) Temperatura otoczenia 20 ° C 50 V (AC / DC)
3) Prąd znamionowy Prąd: Temperatura otoczenia 20 ° C 0,5A / PIN Temperatura otoczenia 20 ° C 0,5A / PIN
