Miejsce pochodzenia:
CHINY
Orzecznictwo:
ISO9001 SGS-ROHS2.0

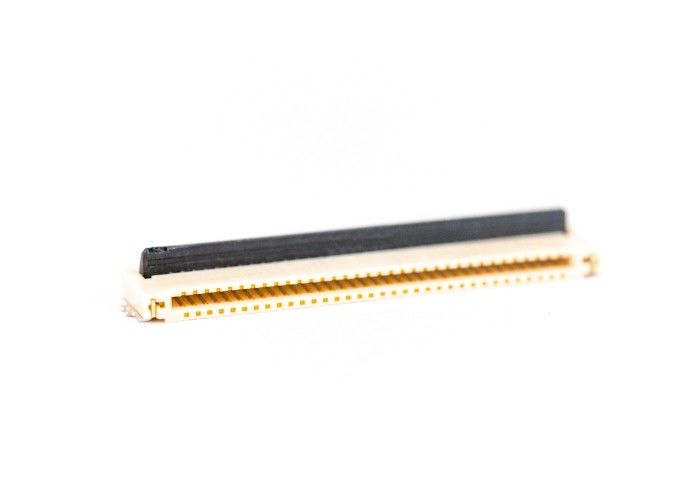

Skok 0,5 mm wysokość 1,8 mm 6-70PIN przedni otwarty przedni zamek typ dwustronny styk FPC / FFC connecto r
Rozstaw przewodów. Skok zwykle odnosi się do odległości od środka jednego przewodnika do środka jego sąsiedniego przewodnika. Pojedynczy FFC może mieć różne skoki między różnymi przewodnikami na tym samym kablu, jednak jest to rzadkie. Kable FFC są dostępne w wielu rozstawach, takich jak 0,500 mm, 0,625 mm, 0,635 mm, 0,800 mm, 1,00 mm, 1,25 mm, 1,27 mm, 2,00 mm, 2,54 mm, ale najczęstsze skoki to 0,500 mm i 1,00 mm. FFC Custom Pitch i Multiple Pitch są dostępne na specjalne zamówienie.
Opis produktu
| Napięcie znamionowe | 50 V (AC / DC) |
| Prąd znamionowy | 0,5 A / PIN |
| Retencja kabla | ＞ 0,3 N / PIN |
| Impedancja kontaktowa | 100mΩ Max |
| Rezystancja izolacji | 50MΩ min |
| grubość kabla | 0,2 mm +/- 0,02 mm |
| Metoda spawania | Automatyczna łatka SMT |
| Uszczelka | Nadaje się do pakowania na taśmie SMT |
| Ilość w opakowaniu | 3000 sztuk / objętość |
Skład materiału:
Mechanizm projektowania struktury:
1) Nazwa serii Seria: PITCH 0,3 mm FFC / FPC DUAL CONTACT SIDE CONNECTOR (H = 0,9mm) złącze blokady obrotu
2) Pozycja PIN Pozycja PIN: Patrz rysunek produktu Patrz rysunek
3) Rodzaj kontaktu Kontakt: Styk dwustronny Styk dwustronny
4) Kształt końcówki TML Rodzaj lutowania: typ SMT
5) Nadaje się do grubej PCB FPC Grubość: T = 0,2 ± 0,02 mm
6) Specyfikacja poszycia: patrz rysunek produktu patrz rysunek
7) Współpłaszczyznowość lutowności Współpłaszczyznowość: 0,10 mm MAKS
Parametr wydajności:
1) Stan standardowy Warunki standardowe:
A Temperatura pracy: -40 ~ + 85 ° C Brak złącza kondensacji. W warunkach lodowych Bez lodu i rosy
B Użyj wilgotności Operacja Wilgotność: 20-85% RH
Temperatura przechowywania C Temperatura przechowywania: -10 ~ + 50 ° C bez złącza kondensacji. W warunkach lodowych Bez lodu i rosy
D Oszczędzaj wilgotność Przechowywanie Wilgotność: 20 ～ 85% RH
2) Napięcie znamionowe Ocena Napięcie: temperatura otoczenia 20 ° C 50 V (AC / DC) Temperatura otoczenia 20 ° C 50 V (AC / DC)
3) Prąd znamionowy Prąd: Temperatura otoczenia 20 ° C 0,5A / PIN Temperatura otoczenia 20 ° C 0,5A / PIN
